1. Spécifications techniques

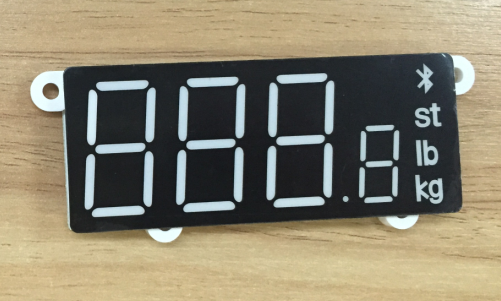

1. Grand écran LCD, l'affichage est le suivant:

2. Capacité nominale: 181 kg;

3. Valeur de graduation: 1D = 10g;

4. Erreur de mesure de température interne: ± 2 ℃;

5. Capacité de pesée minimale: 20g, le petit poids inférieur à 5Kg n'est pas verrouillé, utilisé comme balance de cuisine;

6. Unité: Kg (par défaut), Jinliang;

sept. Détection basse tension: lorsque 2,4 V ± 0,1 V, il s'éteint après avoir affiché "Lo" lorsqu'il est allumé;

8. Rappel de surcharge: «oL» s'affiche lorsque la pesée dépasse la capacité nominale de 181,00 kg;

9. Courant de travail: mode de pesage ≤10mA;

dix. Courant de repos: <5uA;

11. Tension d'alimentation: 3 V, 2 piles alcalines AAA;

12. Précision: 50Kg ± 4D 100Kg ± 5D 150Kg ± 6D;

13. Charge déséquilibrée: des poids de 40Kg sont placés sur le 1/4 avant et arrière du plateau de pesage pour mesurer la charge déséquilibrée, la charge déséquilibrée maximale est de ± 5D;

14. La meilleure température fonctionnante: 10-40 ℃;

15. Température de stockage: -10-50 ℃; exigence d'humidité: ≤90 ﹪ RH;

16. Méthode de démarrage: démarrage de 2,7 kg ou plus

2. Utilisez la fonction:

1. Pesage: En état d'arrêt, la balance supérieure est allumée et la température ambiante actuelle et la puissance de la batterie sont affichées.Une fois le poids verrouillé, il clignote deux fois.

Il ne se verrouille pas lorsque le poids est inférieur à 5 kg et peut être utilisé comme balance de cuisine.

2. Lorsque le poids est compris entre -5 kg et 0,5 kg, une fois qu'il est stable, montez sur la plate-forme de pesage pour dépasser 10 kg puis desserrez-le, la balance peut automatiquement suivre à zéro, afficher 0,00 kg et continuer à peser.

3. Mettez sous tension pour la première fois, afin d'éviter le suivi du zéro dans l'air, la première pesée comprend le poids de la plate-forme de pesage, "C" sera affiché pour éliminer le poids de la plate-forme de pesage

4. Lorsque le poids est négatif et dépasse 0,5 kg, il affichera "----", et il poursuivra automatiquement le zéro avant de s'éteindre, et il peut être pesé normalement après l'avoir rallumé

5. Alarme basse tension: lorsque la tension d'alimentation est inférieure à 2,4 V ± 0,1 V, il affichera "Lo" lorsqu'il est allumé, et il s'éteindra automatiquement après environ 3 secondes;

6. Affichage de surcharge: lorsque le poids est supérieur à 181,00KG, "oL" est affiché, et le poids est réduit à moins de 181Kg et revient au pesage normal;

sept. Verrouiller et déverrouiller:

Lors de la pesée, le poids clignotera deux fois puis se verrouille, et les données affichées seront des lectures valides à ce moment;

b. Une fois le poids verrouillé, il y a une augmentation de poids de plus de 5 kg pour déverrouiller et répéter la pesée;

8. Arrêt automatique:

a. Lorsque la pesée est stable, arrêtez-la après environ 10 secondes;

b. Il s'éteindra automatiquement pendant environ 10 secondes sans aucune opération;

c. Le temps d'arrêt instable est d'environ 20 secondes

9. Précautions:

Pendant l'utilisation, veuillez garder la balance sur un endroit horizontal et dur, ne pas faire fonctionner la balance dans un changement soudain d'environnement de température, et le poids maximum de la pesée ne doit pas dépasser 150% de la plage nominale, afin de ne pas endommager les composants de mesure de force;

3. Fonction d'étalonnage:

① Calibrage du poids pour la première fois: mise sous tension et la balance non étalonnée, après la réinitialisation du poids, mettez un poids supérieur à 100 kg, l'écran LCD affichera la valeur du code interne actuelle, soulèvera le poids et affichera 50,00 kg après avoir obtenu de manière stable le point zéro d'étalonnage. Poids de 50 kg, après stabilité, affichage de 100,00 kg, poids de 100 kg, lorsqu'il est stable, affichage de 150,00 kg, poids de 150 kg, écriture des données d'étalonnage après stabilité, puis affichage "PASS", l'étalonnage du poids est réussi.

②Étalonnage secondaire du poids: après la balance étalonnée, mettez-la à zéro, mettez un poids de 100KG, après le verrouillage, continuez à mettre 50KG après le verrouillage, entrez le code interne, soulevez le poids et obtenez de manière stable le point zéro d'étalonnage et affichez 50.00KG, les étapes restantes Identique à ①

②Étalonnage de la température: à la mise sous tension, appuyez sur le bouton «trois courts et un long» pour entrer l'étalonnage de la température, appuyez sur la touche de l'unité pour régler la température ambiante actuelle, s'il n'y a pas d'opération pendant 2 secondes, la température ambiante actuelle est sélectionnée et les données d'étalonnage de la température sont stockées après qu'elle soit stable, puis «PASS» s'affiche ", l'étalonnage de la température est réussi et retourne à l'état de pesée.
