Système de détection d'image de mesure de taille d'insert de connecteur
Exigences de test:
1. Mesure de niveau des inserts métalliques;
2. Mesure de la taille de positionnement des inserts métalliques;
Solution matérielle:
1. Caméras industrielles
Une caméra industrielle CMOS de 2 millions est sélectionnée pour collecter des images de gauche, de droite et du haut en même temps. Si la précision est élevée, une caméra de 5 millions de pixels peut être utilisée.
2. Objectif FA
Choisissez une focale de 50 mm, un objectif computar économique;
3. Source lumineuse industrielle
Test expérimental, choisissez la source de lumière coaxiale rouge, la zone émettrice de lumière est de 50 * 50mm

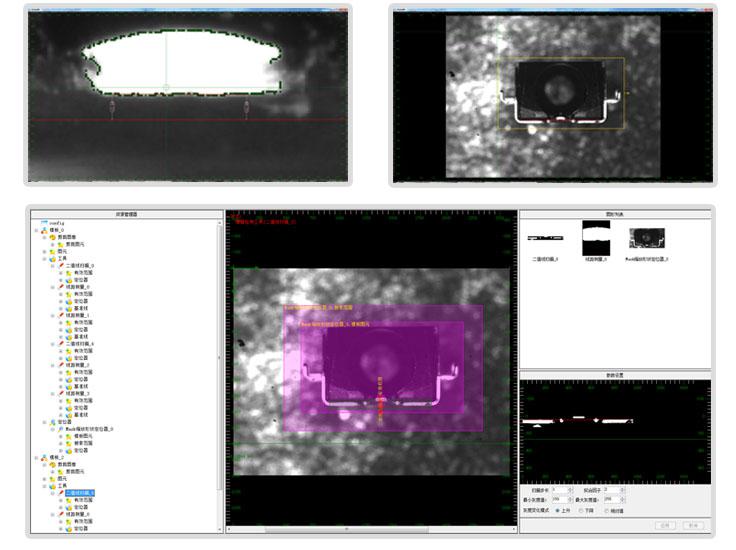

Logiciel de vision:
Outil de mesure des dimensions utilisant la plate-forme de système de vision auto-développée Ovision 1.0
检测要求：
1、金属嵌件水平度测量；
2、金属嵌件的定位尺寸测量；
硬件方案：
1、工业相机
选用200万CMOS工业相机，从左、右、上面，三个方位同时采集图片。如果精度要求高，可采用500万像素相机。
2、FA镜头
选用50mm焦距，高性价比computar镜头；
3、工业光源
实验测试，选用红色同轴光源，发光面积是50*50mm
视觉软件：
采用自主开发的视觉系统平台Ovision 1.0的尺寸测量工具
检测要求：
1、金属嵌件水平度测量；
2、金属嵌件的定位尺寸测量；
硬件方案：
1、工业相机
选用200万CMOS工业相机，从左、右、上面，三个方位同时采集图片。如果精度要求高，可采用500万像素相机。
2、FA镜头
选用50mm焦距，高性价比computar镜头；
3、工业光源
实验测试，选用红色同轴光源，发光面积是50*50mm
视觉软件：
采用自主开发的视觉系统平台Ovision 1.0的尺寸测量工具
