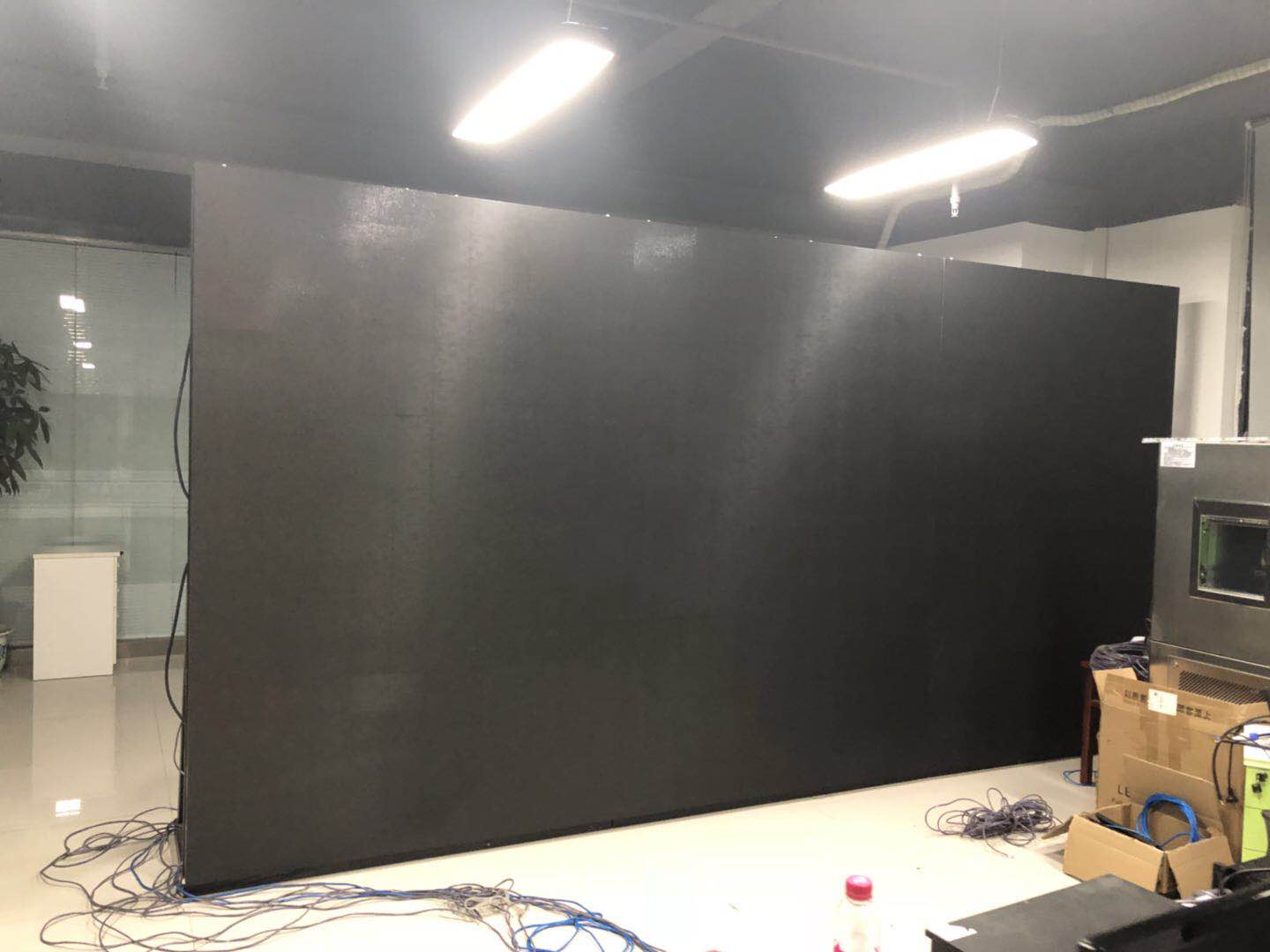

En tant que technologie d'affichage émergente, les écrans à LED attirent de plus en plus d'attention. Il présente les avantages d'une large plage dynamique, d'une longue distance de visualisation, de divers environnements d'application, de performances de travail stables et d'autres avantages irremplaçables. Elle devient progressivement la technologie privilégiée pour diffuser l'information médiatique dans les zones densément peuplées telles que les aéroports, les places de loisirs, les marchés boursiers et les grands centres de congrès et d'exposition. Avec le développement continu de la technologie d'affichage couleur LED, les perspectives de marché des écrans LED seront plus larges.

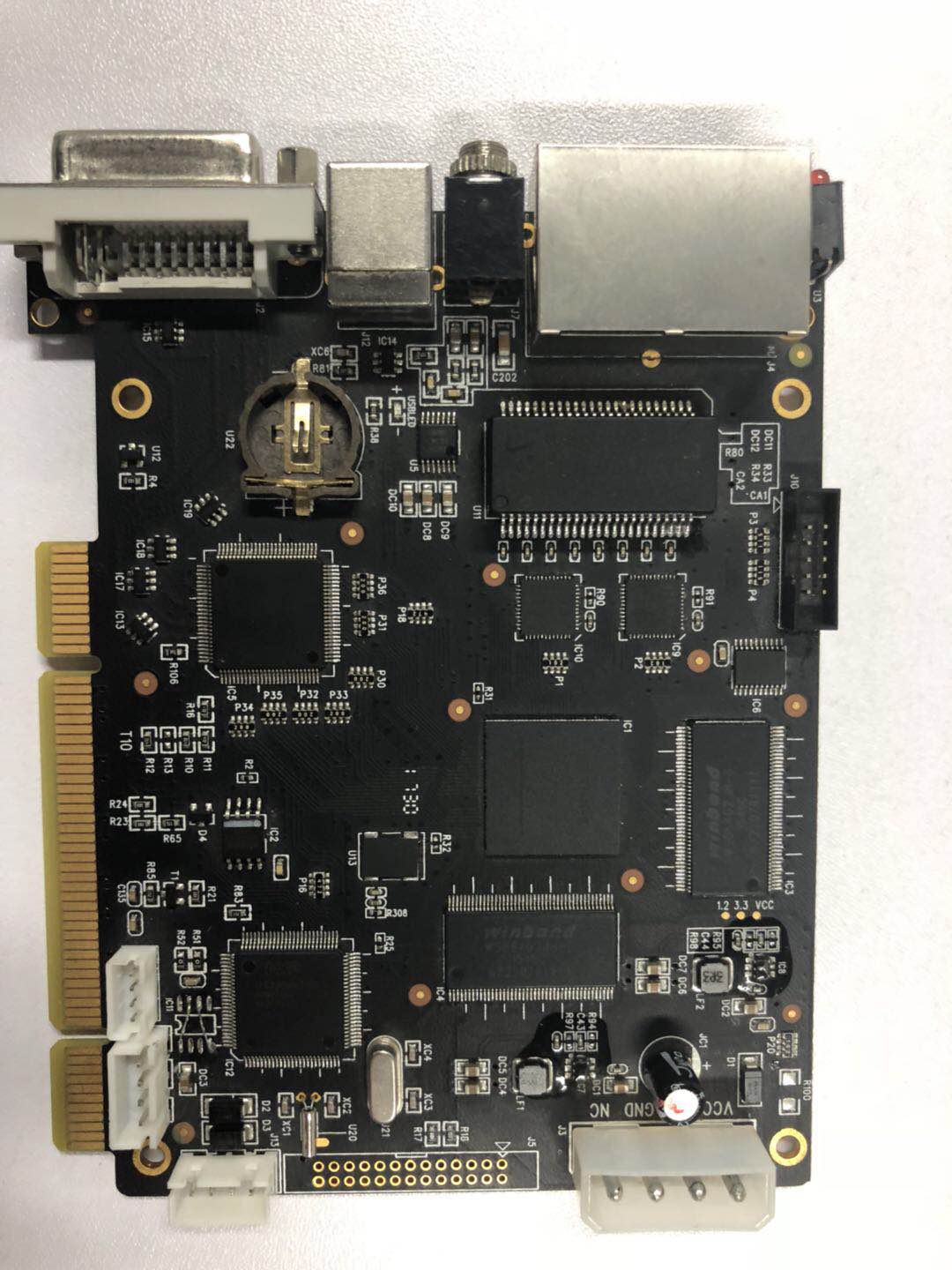

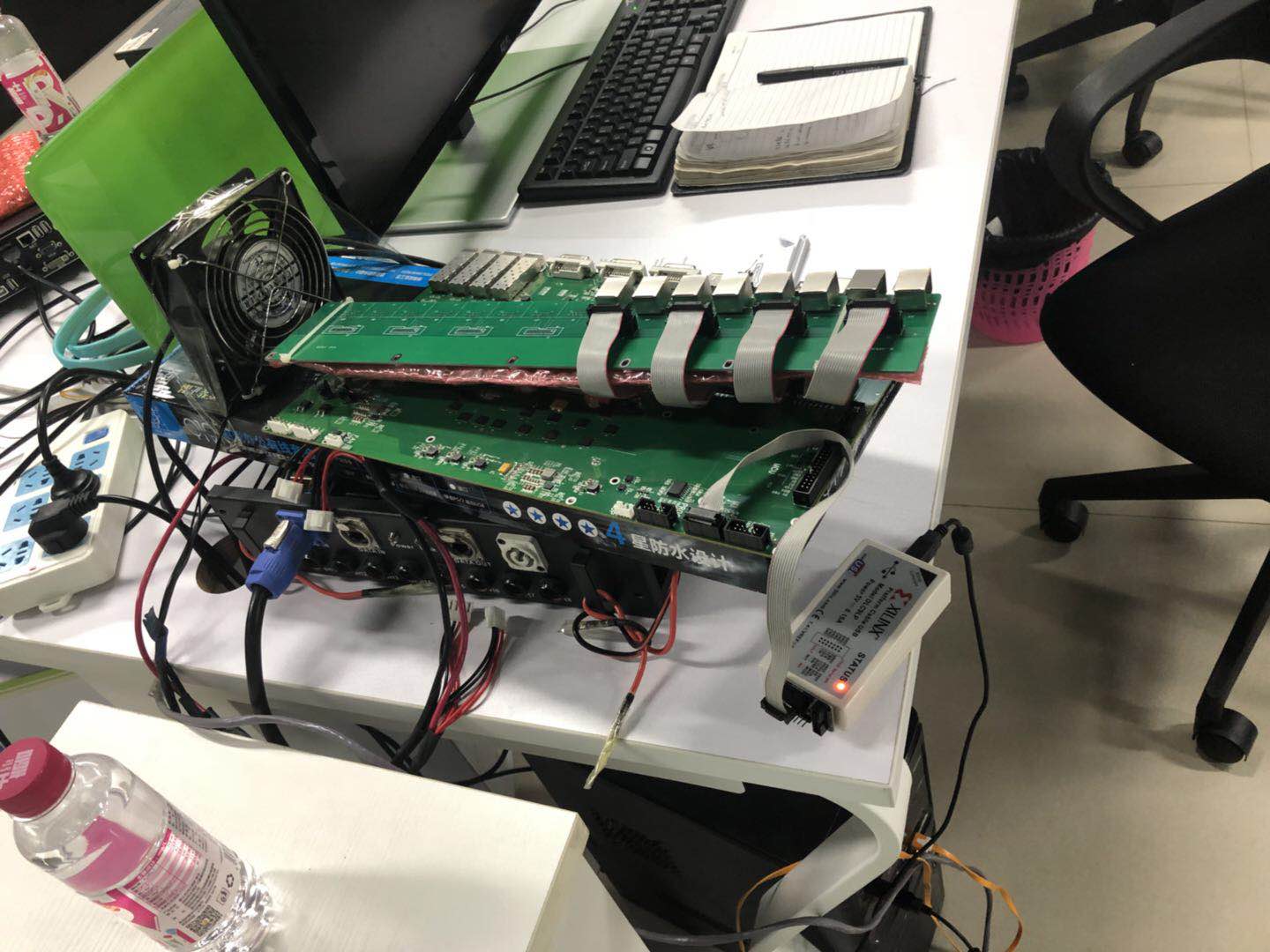

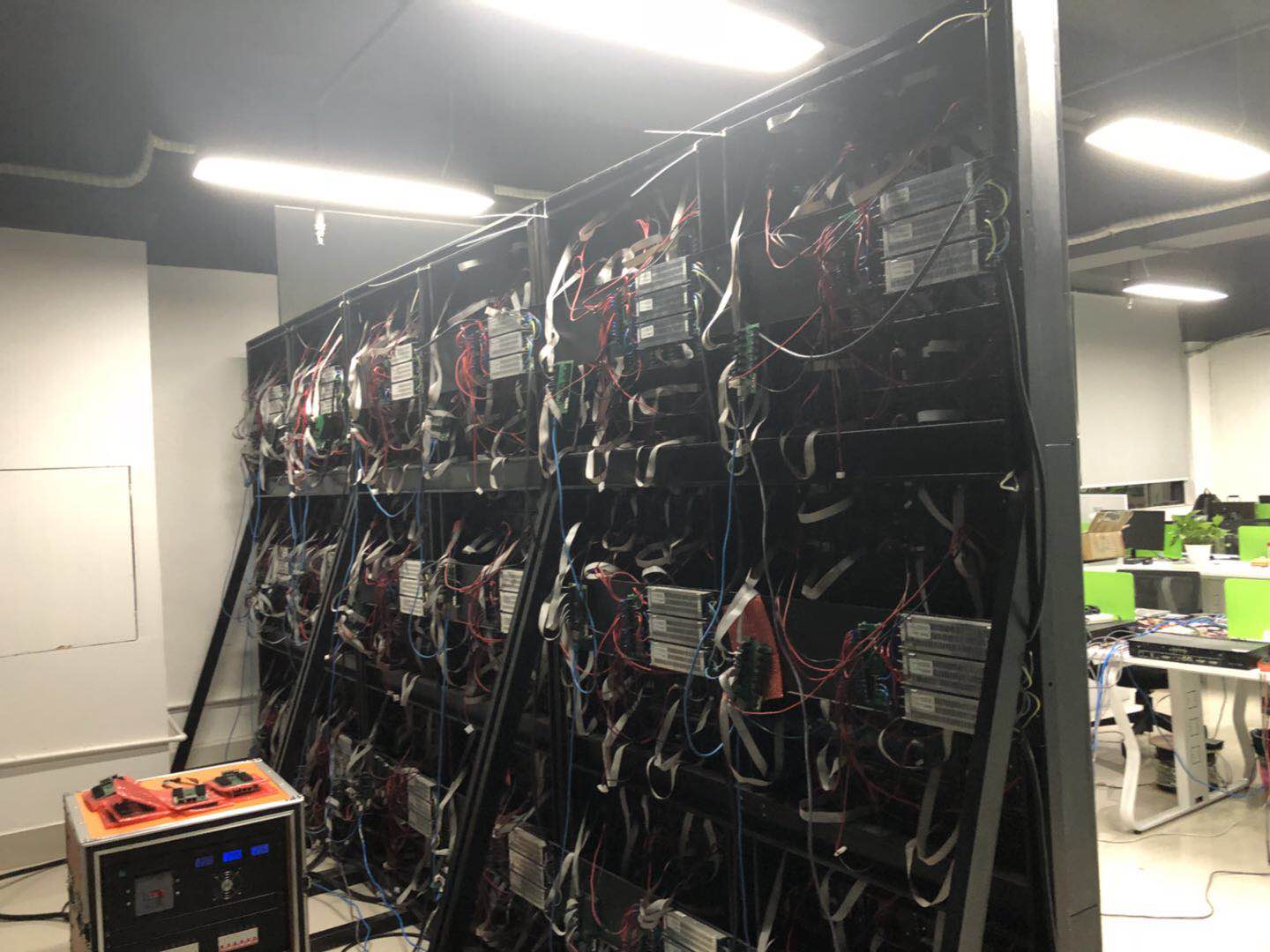

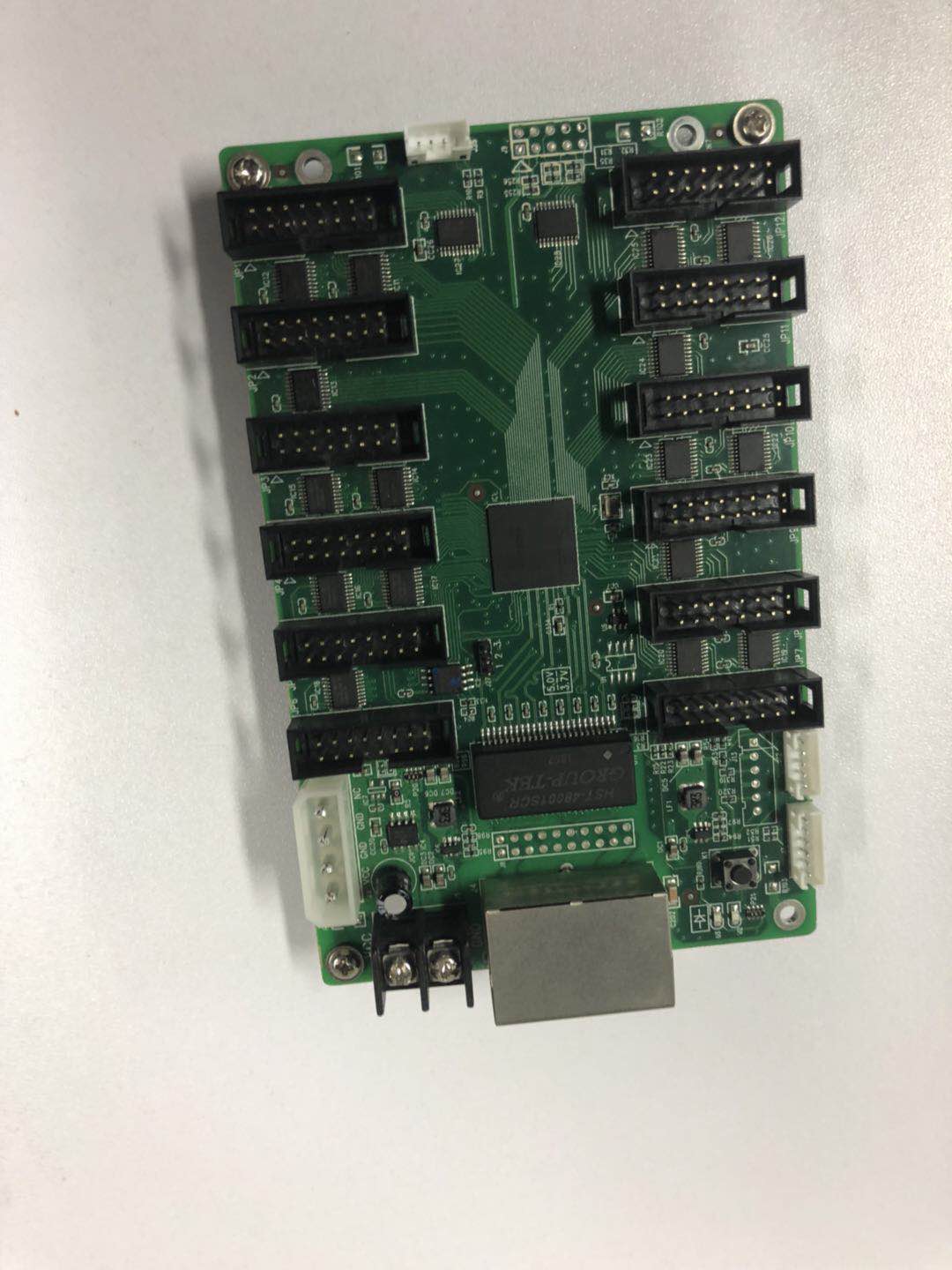

Le système de contrôle de synchronisation LED grand écran est principalement composé d'une carte d'envoi et de plusieurs cartes de réception. La carte d'envoi est principalement composée d'un module de décodage vidéo DIV, d'un module de contrôle FPGA, d'un module tampon double SDRAM ping-pong, d'un module d'envoi Ethernet et d'autres modules; la carte de réception est principalement composée d'Ethernet Module émetteur-récepteur réseau, module de contrôle FPGA, module de cache SDRAM, module de pilote de balayage LED et autres modules. En fonction du statut et des caractéristiques spécifiques du système du client, une solution spécifique pour améliorer les performances des LED a été proposée.
Afin d'améliorer la qualité d'image du grand écran LED et d'améliorer l'effet visuel, le module de réglage de la luminosité de la correction γ inverse et de la conversion de l'échelle de gris, le module de réglage du contraste et de la température de couleur des données vidéo sont conçus et améliorés dans le FPGA. Afin de réaliser que le système prend en charge les écrans LED avec différentes méthodes de balayage et méthodes de câblage, le module de mise à niveau du programme à distance FPGA est conçu et amélioré, ce qui peut modifier dynamiquement le programme de configuration FPGA sur la carte de réception à distance et en temps réel pour prendre en charge différents écrans. Enfin réalisé et optimisé la résolution pour les clients jusqu'à 8192 * 3072, valeur γ 1-5 réglable en continu, avec 1-16 niveau de gris réglable, luminosité, température de couleur, contraste réglable, avec la fonction de mise à jour à distance du programme de configuration FPGA Un système d'entraînement synchrone à grand écran LED.
LED 显示屏作为一种新兴的显示技术正越来越受到人们的重视。它有着动态范围广，可视距离远，适用环境多样，工作性能稳定等其他显示技术不可替代的优点。它正逐渐成为机场，休闲广场，证券市场，大型会展中心等人口密集地发布媒体信息的首选技术。随着 LED 全彩显示技术的不断发展，LED 显示屏的市场前景将更加广阔。
LED 大屏幕同步控制系统主要由发送卡和和多块接收卡组成，发送卡主要由 DIV 视频解码模块、FPGA 控制模块、双 SDRAM 乒乓缓存模块、以太网络发送模块等模块组成；接收卡主要由以太网络收发模块、FPGA 控制模块、SDRAM 缓存模块、LED 扫描驱动模块等模块组成。根据客户系统的具体现状和特点，提出了提升LED性能的具体解决方案。
为了提高 LED 大屏幕显示图像质量，提高视觉效果，在 FPGA 里面设计并改进了视频数据的反 γ 矫正与灰度等级变换亮度调节模块、对比度与色温调节模块。为了实现系统支持不同扫描方式与走线方式的 LED 屏体，设计并改进了 FPGA 的远程程序升级模块，可远程实时动态的修改接收卡上 FPGA的配置程序，来支持不同的屏体。最终为客户实现并优化了分辨率可达 8192*3072，γ 值 1-5 连续可调，具有 1-16 可调灰度等级，亮度、色温、对比度可调、具有远程更新 FPGA 配置程序功能的一个 LED 大屏幕同步驱动系统。
