Connector insert size measurement image detection system
Testing requirements:
1. Level measurement of metal inserts;
2. Positioning size measurement of metal inserts;
Hardware solution:
1. Industrial cameras
A 2 million CMOS industrial camera is selected to collect pictures from the left, right, and top at the same time. If the precision is high, a 5 million pixel camera can be used.
2. FA lens
Choose 50mm focal length, cost-effective computar lens;
3. Industrial light source
Experimental test, choose red coaxial light source, light-emitting area is 50*50mm
Vision software:
The size measurement tool using the self-developed vision system platform Ovision 1.0
检测要求：
1、金属嵌件水平度测量；
2、金属嵌件的定位尺寸测量；
硬件方案：
1、工业相机
选用200万CMOS工业相机，从左、右、上面，三个方位同时采集图片。如果精度要求高，可采用500万像素相机。
2、FA镜头
选用50mm焦距，高性价比computar镜头；
3、工业光源
实验测试，选用红色同轴光源，发光面积是50*50mm

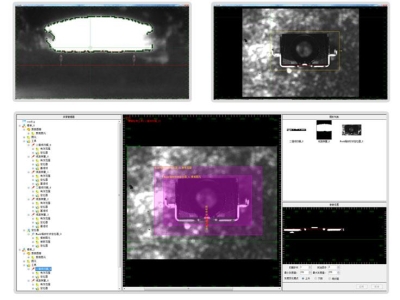

视觉软件：
采用自主开发的视觉系统平台Ovision 1.0的尺寸测量工具
