Séparateur audio Isolateur audio équilibré Adaptateur audio Suppresseur de bruit

Préface

Merci d'avoir choisi les produits de notre société. Veuillez d'abord lire ce manuel pour vous familiariser avec le produit.

Remarque: Ce manuel fournit des informations sur tous les modèles de la même série. Étant donné que différents modèles ont des configurations différentes, la configuration réelle du produit que vous choisissez peut être différente de la description de ce manuel. S'il y a une différence, veuillez l'acheter en fonction de votre achat réel. Le produit prévaudra.

1. Présentation du produit

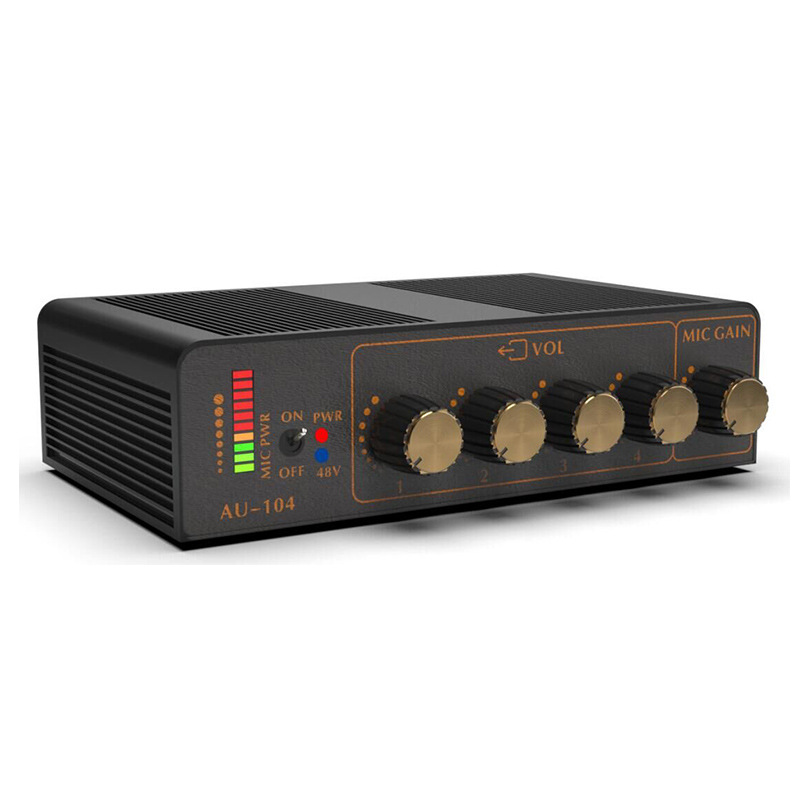

Ce produit (série AU-104) possède 1 entrée audio symétrique, 4 sorties audio symétriques, 1 entrée 4 distribution de signal audio de sortie et un amplificateur avec fonction de réglage du volume. Il est principalement utilisé lorsque les extrémités d'entrée de plusieurs périphériques du système audio nécessitent la même source de signal audio et que le nombre de ports fournis par le périphérique source ne peut pas atteindre le nombre de ports requis.

2. Caractéristiques du produit

l Utilisez un connecteur XLR à 3 broches, prend en charge l'entrée et la sortie de signal audio équilibré.

l 1 entrée de signal audio en mode symétrique, compatible avec le mode LINE et le mode MIC.

Sortie de signal audio en mode symétrique 4 canaux.

Gain maximum 30dBu (gain MIC), prise en charge du réglage du gain d'entrée.

l Le canal de sortie prend en charge la fonction de réglage du volume indépendante, et le volume de chaque canal peut être ajusté librement.

l Le bouton de volume a un positionnement de position 41CC, ce qui est pratique pour un réglage précis du volume et éviter un mauvais fonctionnement

l Prise en charge de l'alimentation fantôme MIC (48 V), tirez sur l'interrupteur pour le contrôle de commutation.

l Avec indicateur d'alimentation fantôme MIC, avec indicateur d'alimentation pour indiquer l'état de fonctionnement de l'appareil.

Le lampadaire LED couleur à 10 segments indique le niveau du signal d'entrée (UV).

l Utilisez un adaptateur d'alimentation DC-12V @ 12W DC pour l'alimentation, ce qui garantit efficacement la plage dynamique de fonctionnement du circuit.

l Le circuit de filtre de puissance RC à plusieurs niveaux intégré peut supprimer efficacement les interférences d'ondulation de l'alimentation en fonctionnement.

l Les circuits d'entrée et de sortie sont équipés de circuits de filtrage haute fréquence pour empêcher efficacement les interférences provenant d'équipements et de lignes externes.

Circuit de contrôle du son de dynamitage intégré pour l'allumage et l'extinction, qui protège efficacement les équipements en aval (tels que les amplificateurs de puissance et les haut-parleurs).

l L'ensemble de la machine adopte un boîtier entièrement en aluminium, ce qui réduit considérablement l'influence du rayonnement externe et des interférences sur le circuit audio.

l Utilisez des amplificateurs opérationnels de haute qualité et des composants de résistance de haute précision pour rendre la réponse en fréquence plus précise et la distorsion harmonique totale plus petite.

3. Spécifications (balance d'entrée, balance de sortie, testeur ATS-2)

1. Gain maximum: 30 dBu (gain MIC), gain fixe 6 dBu

2. Entrée maximale: 17 dBu @ balance

3. Sortie maximale: 17dBu @ balance

4. Bruit d'entrée équivalent: ≤ － 120dBu

5. Distorsion harmonique totale: ≤0,001% @ 1Khz 4dBu

6. Réponse en fréquence: 20hz ~ 20Khz (± 0.1dBu)

7. Plage dynamique (20hz ~ 20Khz @ 0dBu):> 120dB

8. Impédance d'entrée (connexion équilibrée): 10KΩ

9. Impédance de sortie (connexion équilibrée): 100Ω

10. Rejet de mode commun d'entrée à 60 Hz: 85 dB

1. La consommation d'énergie de toute la machine est inférieure à 5 W

2. Adaptateur d'alimentation CC standard 12V @ 1A

3. Taille du produit: 180 * 50 * 150mm

1. Description de la fonction

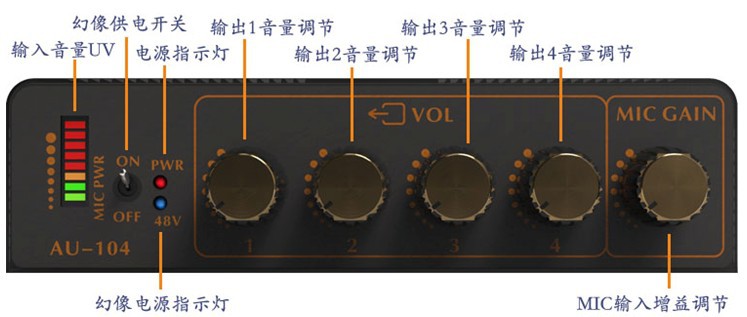

Fonction déflecteur avant:

1. Indicateur UV du niveau du signal d'entrée: le lampadaire à LED de couleur à 10 segments indique le niveau en temps réel (UV) du signal audio du port d'entrée.

2. Interrupteur d'alimentation fantôme MIC: ON est ouvert, OFF est fermé. Lorsque l'entrée utilise le mode LINE, ce commutateur doit être désactivé.

3. Indicateur d'alimentation: le voyant LED rouge indique l'état de fonctionnement actuel de l'appareil.

4. Voyant d'alimentation fantôme: Le voyant LED bleu indique l'état marche / arrêt de l'alimentation fantôme. Le voyant allumé signifie allumé et le voyant éteint signifie éteint.

5. Bouton de réglage du volume de sortie: réglage indépendant du volume du canal de sortie à 4 canaux, coupure au volume minimum.

6. Bouton de réglage du gain MIC du microphone: Lorsque la source d'entrée externe est MIC, le gain du signal MIC peut être ajusté, jusqu'à 30 dBu.

Il est recommandé de régler le gain MIC GAIN au minimum en mode LINE, sinon la sortie peut être déformée en raison d'un niveau de signal excessif.

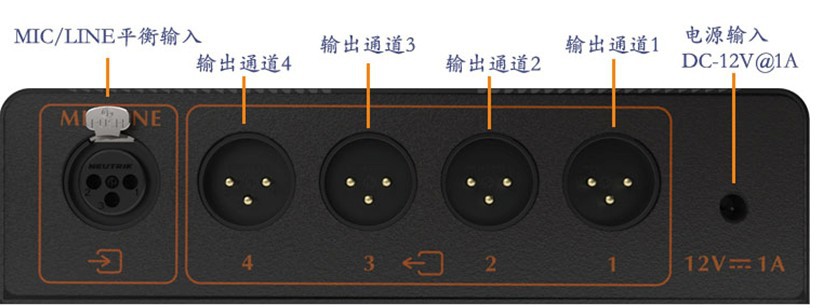

Fonction déflecteur arrière:

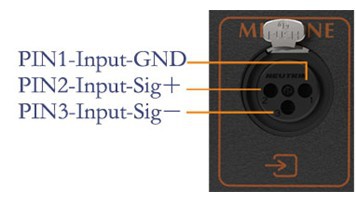

7、音频输入接口：3芯卡侬连接器母座，适配卡侬公插头

A. Il peut être directement connecté à l'entrée micro MIC, prend en charge un réglage de gain maximum de 30 dBu et peut fournir une alimentation fantôme.

b) La borne de sortie de l'équipement audio externe peut être connectée (mode LINE).

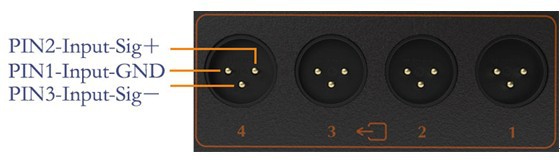

8. Borne de sortie: prise mâle de connecteur XLR 3 broches, adaptée à la prise femelle XLR

a. Peut être connecté à un équipement de processeur audio externe.

B. Il peut être directement connecté à l'amplificateur de puissance en tant que traitement d'amplification du signal audio du préamplificateur.

c) Il peut être connecté à notre isolateur (AU-100), qui convertit parfaitement le signal audio équilibré en sortie de signal asymétrique.

9. Interface d'entrée de l'adaptateur secteur

a. Prise en charge de l'adaptateur d'alimentation CC 12V @ 1A, la consommation d'énergie de toute la machine est inférieure à 5W.

1. Description de l'application

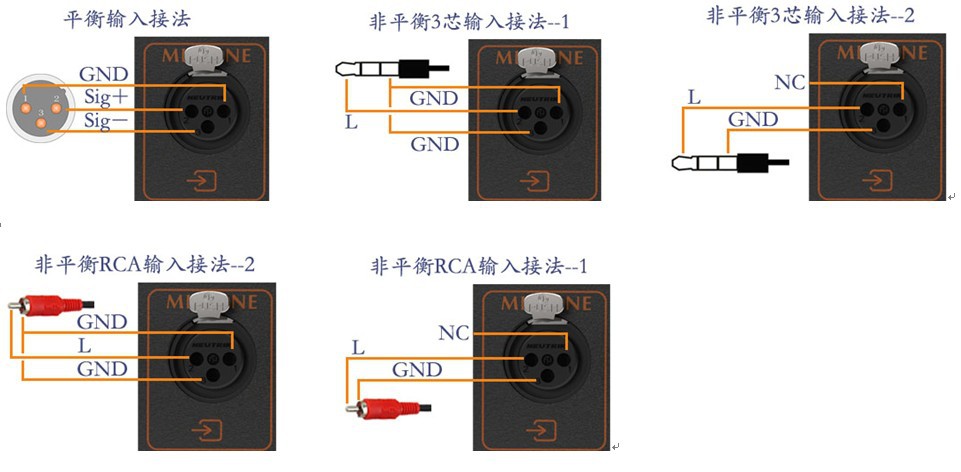

1. Méthode de connexion d'entrée (mode LINE-IN ou mode MIC):

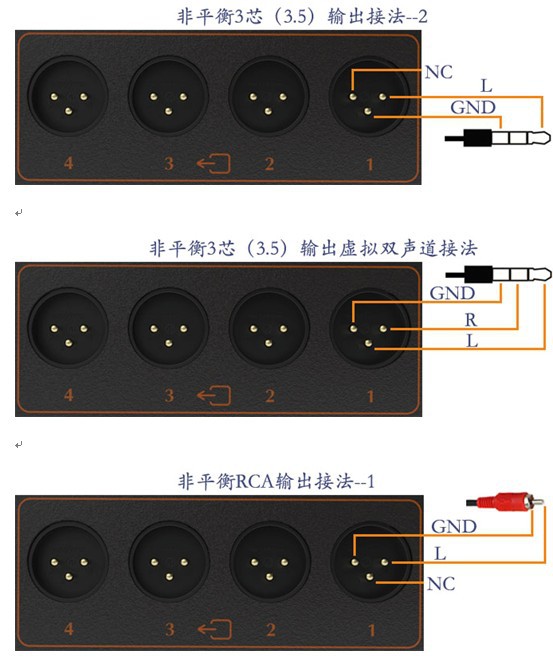

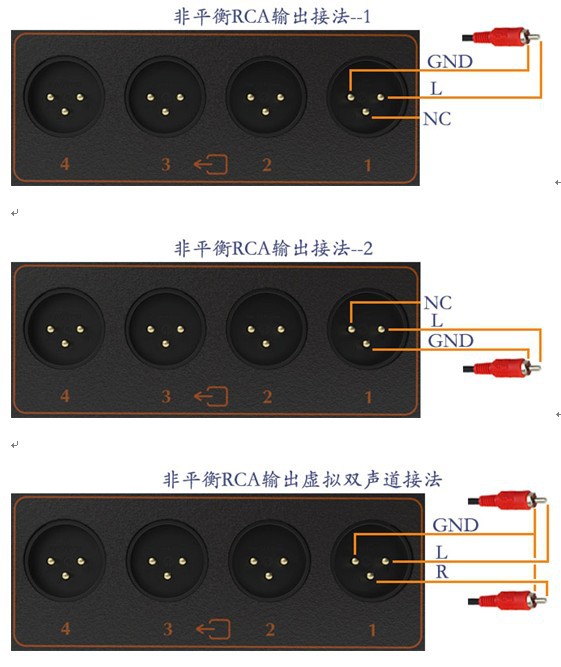

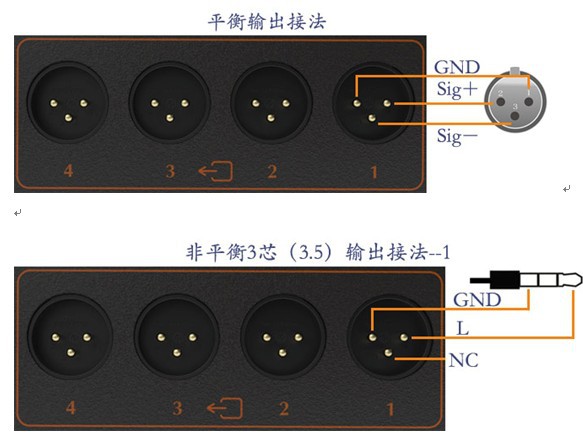

2、输出接法

Les suggestions ci-dessus sont des applications uniquement à titre de référence, veuillez vous référer à l'environnement d'utilisation réel.

Merci encore d'avoir choisi nos produits, merci de nous faire part de vos précieux commentaires et suggestions, merci beaucoup!
