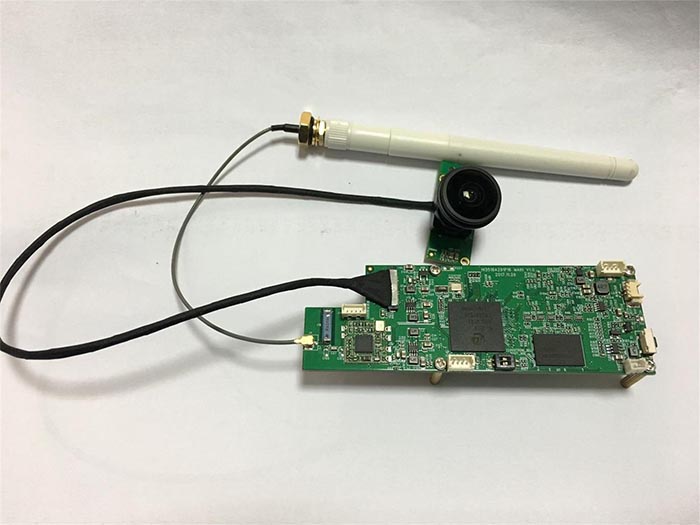

Solution sans fil HD WIFI PCBA

Solution sans fil HD WIFI PCBA

Puce: HI3516A + IMX291

Mémoire: 4 Go

FLASH: 256 Mo

1. En utilisant une alimentation 5V, la consommation d'énergie est de 600mA / H, y compris le module WiFi et deux feux de remplissage 3.3V 60mA / H.

2. La taille de la cible du capteur d'image n'est pas limitée et l'entrée numérique utilise la buse d'objectif M7.

3. Sur la carte PCB du capteur d'image, il y a 2835 lumières de remplissage sur les côtés gauche et droit du support d'objectif.

4. La méthode de connexion du capteur d'image à la carte d'acquisition est décidée en consultation avec le fournisseur. .

5. La taille du PCB de la carte d'acquisition est ≤33mmX95mmX10mm.

6. Le terminal d'acquisition doit avoir un flux principal et un flux secondaire.

7. La carte d'acquisition doit avoir une fonction de détection de mouvement pour la zone désignée.

8. La sortie vidéo de la carte de capture doit prendre en charge 1080P ou 720P ou plus, la fréquence d'images est ≥60 images, l'obturateur est 1/300 et le mode noir et blanc à faible éclairage est efficace. .

9. Le WiFi est équipé d'une antenne en céramique ou d'une antenne embarquée (sans antenne bâton), la fonction se réfère à la fonction du WiFi de téléphone portable et peut réaliser une commutation à distance. La transmission doit être de 1Mkbps / sec à 50 mètres dans un espace ouvert et de 1Mkbps / sec à 10 mètres à travers les murs. Le routage du test de support est testé avec Huawei E5771H-937 mifi.
