Phát triển bảng điều khiển máy nước nóng điện

Phát triển bảng điều khiển máy nước nóng điện

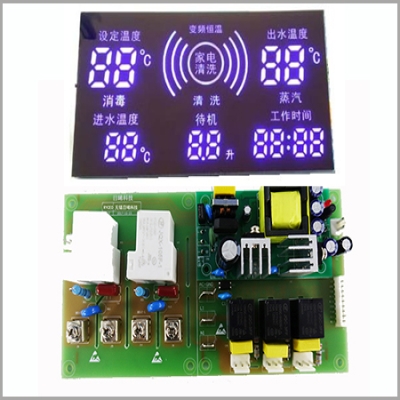

Bảng điều khiển LCD / nút cảm ứng điện dung / bảng điều khiển máy nước nóng điện

Giới thiệu chức năng

Đi vào:

Nguồn điện: 220 V / 50HZ

Các nút: nút cảm ứng điện dung, ưu điểm chính là xem xét độ an toàn chống nước của các thiết bị gia dụng, các nút có thể cảm nhận nắp mica dưới 5mm;

Cảm biến nhiệt độ: PT100; phát hiện nhiệt độ thực tế hiện tại của môi trường, nhiệt độ gia nhiệt của bể nước và nhiệt độ nước thực tế tại cổng đầu ra của ống nước;

Phát hiện rò rỉ: khi phát hiện rò rỉ, công tắc nguồn chính đầu vào sẽ tự động bị cắt;

Đầu ra:

Màn hình tinh thể lỏng LCD: văn bản màu trắng trên nền màu xanh hoặc màn hình màu; hiển thị nhiệt độ hiện tại và nhiệt độ cài đặt, trạng thái làm việc của thanh gia nhiệt và các lời nhắc mã cảnh báo khác nhau, v.v.;

Van điện: 24 V / 0,8A, theo giá trị nhiệt độ được phát hiện bởi các cảm biến nhiệt độ ở nhiều khu vực của MCU, MCU tạo ra độ rộng xung PWM để điều khiển van điện để đạt được sự trung hòa của nước lạnh và nước nóng

Thanh sưởi điện: 220 V / 1000W;
