方案简介Trong những năm gần đây, điều khiển tần số thay đổi đã nhận được sự quan tâm và ứng dụng rộng rãi do tiết kiệm năng lượng, yên tĩnh và ít rung động. Giải pháp truyền động hiệu suất cao dựa trên AR
方案简介
Trong những năm gần đây, điều khiển tần số thay đổi đã nhận được sự quan tâm và ứng dụng rộng rãi do tiết kiệm năng lượng, yên tĩnh và ít rung động. Giải pháp truyền động hiệu suất cao dựa trên ARM / DSP cung cấp giải pháp điều khiển đa năng và hiệu suất cao cho động cơ ba pha công suất vừa và lớn. Nó được sử dụng trong các trường hợp yêu cầu hiệu suất cao và hiệu suất thời gian thực của điều khiển động cơ, chẳng hạn như máy may công nghiệp, máy công cụ CNC, hàng trắng, quạt công nghiệp, v.v. Chương trình sử dụng ARM / DSP 32-bit làm chip điều khiển chính; để giảm độ phức tạp của mạch và cải thiện độ tin cậy, mô-đun nguồn thông minh được sử dụng làm phần truyền động điện của động cơ; chương trình tích hợp mạch phát hiện dòng điện thường được sử dụng để thích ứng với các động cơ khác nhau và Cần có các phương pháp điều khiển khác nhau; đồng thời, do MCU hiệu suất cao, có thể áp dụng linh hoạt nhiều loại giao diện truyền thông hơn, chẳng hạn như URAT, CAN, RJ45, v.v.
其主要涵盖的电机类型及控制方式：
电机 | 技术 | 控制环路 | 反馈 |
交流感应（ACI） | V/F | 速度 | 转速表 |
FOC | 速度和转矩 | 转速表 | |
FOC | 速度和转矩 | 无传感器 | |
永磁同步/无刷直流（PMSM/BLDC） | FOC | 速度和转矩 | 编码器 |
FOC | 位置、速度和转矩 | 编码器 | |
FOC | 速度和转矩 | 无传感器 | |
无刷直流（BLDC） | 梯形 | 速度和转矩 | 霍尔 |
梯形 | 速度和转矩 | 无传感器 | |
步进（STEPPER） | 微步 | 位置、速度和转矩 | 无传感器 |
高性能电机控制带来的更高价值：
可变速控制 无传感器控制
矢量控制 多轴控制
空间矢量PWM 灵活的通信接口
更高的电机效率 每个控制器可控制更多的电机
更高的控制效率 更丰富的系统功能
更高的功率级效率 更高的可靠性和稳定性
更高的性价 一个平台可支持更多的产品

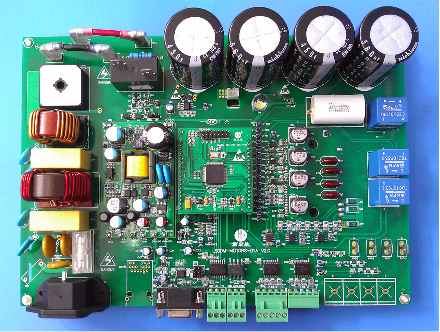

方案图片：

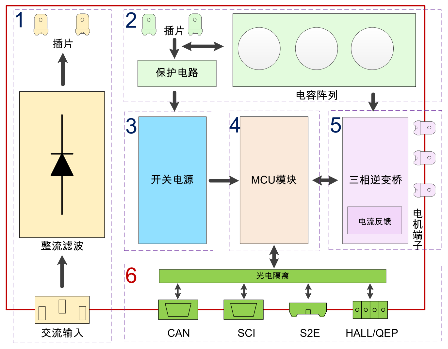

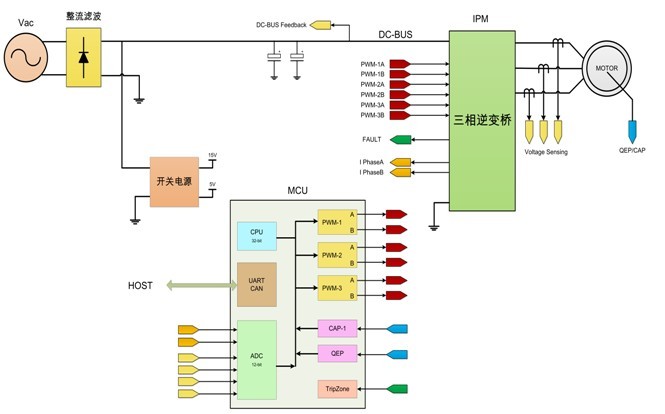

方案框图：
工作电压：48V~220V；
驱动功率：0~2KW；
控制器：ARM、DSP；
主机通信：CAN、UART、RJ45；
连接方式：隔离、非隔离；
电机类型：BLDC、PMSM、ACIM、STEPPER；
