Sơ đồ điều khiển máy ép gốm Jiangmen

Sơ đồ điều khiển máy ép gốm Jiangmen

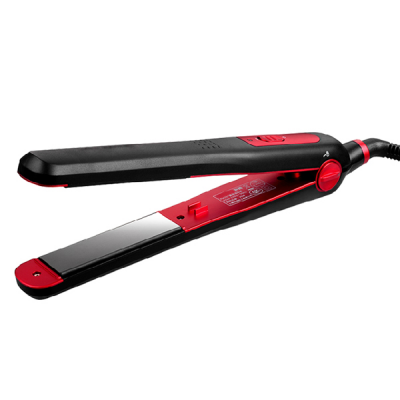

Nguyên lý của sơ đồ: máy duỗi tóc còn được gọi là nẹp điện. Tên tiếng Anh là Máy ép tóc, thường được gọi là nẹp. Nó là một cơ thể sưởi ấm MCH hoặc PTC hoặc một dây đốt nóng làm nóng máy ép tóc qua dòng điện và được truyền vào một tấm nhôm hoặc tấm gốm. Nhanh chóng thu thập nhiệt độ của tấm gia nhiệt bằng gốm 5 mức điều chỉnh nhiệt độ 5 chỉ báo cách cho biết trạng thái làm việc

Chi tiết chương trình:

1. Cài đặt công tắc nguồn

Cắm phích cắm điện, nhấn nút BẬT / TẮT để bật (phần còn lại của các nút không thể bật và tắt), đèn nền LCD được bật và nhiệt độ mặc định là 180 ° C. (Theo yêu cầu của khách hàng)

2. Chức năng hiển thị nhiệt độ

Sau khi bật, bộ phận làm nóng sẽ tự động nóng lên, làm nóng đến nhiệt độ mặc định 180oC để dừng lại. Trong quá trình này, chỉ báo tiến trình nhiệt độ ở phía bên trái của màn hình LCD sẽ hiển thị mức sưởi ấm hiện tại khi nhiệt độ tăng và phạm vi nhiệt độ: 80oC đến 200oC. (Theo yêu cầu của khách hàng)

3. Cài đặt điều chỉnh nhiệt độ

Lấy chức năng Celsius làm ví dụ, nhấn CAO và THẤP để chọn nhiệt độ. Mỗi lần bạn nhấn CAO hoặc THẤP, màn hình hiển thị nhiệt độ trên màn hình LCD sẽ tăng hoặc giảm 5 ° C (theo yêu cầu của khách hàng). Lúc này, màn hình LCD sẽ nhấp nháy. Sau khi dừng điều chỉnh nhiệt độ, nó sẽ nhấp nháy 4 lần để xác nhận, sau đó nó sẽ trở về màn hình hiển thị nhiệt độ thực tế hiện tại. Phạm vi điều chỉnh nhiệt độ là 80 ℃ -200 ℃.

4. Ngủ tự động, tự động tắt máy

Vì khách hàng sẽ không sử dụng trong một thời gian dài sau khi khởi động, hệ thống sẽ chuyển sang trạng thái ngủ, nhiệt độ không đổi trong khoảng 100oC (theo yêu cầu của khách hàng), nếu không sử dụng trong vòng nửa giờ, hệ thống sẽ tự động tắt, hệ thống sẽ được làm nóng trong vòng nửa giờ. Trước nhiệt độ.

5. Nóng ngắn mạch và bảo vệ mạch hở

Nếu bất kỳ yếu tố làm nóng nào bị ngắn mạch hoặc hở mạch, hệ thống không được làm nóng và Err được hiển thị trên màn hình LCD.

6. Công suất nhiệt độ không đổi là 45W và sai số nhiệt độ là +/- 3 ℃.

lợi thế:

Giảm chênh lệch nhiệt độ do lắp ráp NTC khác nhau.

Do các phương pháp kiểm soát nhiệt độ khác nhau, không có sự vượt quá nhiệt độ ở nhiệt độ cao mà NTC tránh được, và hệ thống này an toàn.

AuseVì vì máy duỗi tóc không có NTC được sử dụng để phát hiện nhiệt độ của lõi của thân máy sưởi, độ chính xác được cải thiện rất nhiều và sai số nhiệt độ là +/- 3oC.

Không cần thay thế bất kỳ linh kiện nào, có thể hoạt động bình thường dưới điện áp 110 ~ 220v.

Làm việc dưới 110v và 220v, công suất sưởi là như nhau.

Đặc trưng

1. hiển thị nhiệt độ

2. Điều chỉnh nhiệt độ

3. Tự động tắt

4. Hiển thị chuyển đổi Celsius và Fahrenheit

5. Tự động ngủ, tự động thức

6. Nóng ngắn mạch và bảo vệ mạch hở

7. Hoạt động điện áp rộng (110 220 V)
