Esquema de control de plancha de pelo de cerámica Jiangmen

Esquema de control de plancha de pelo de cerámica Jiangmen

Principio del esquema:

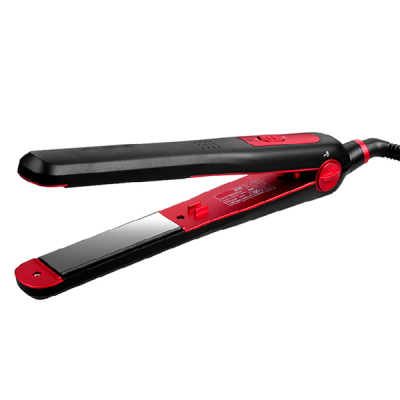

La plancha para el cabello también se llama férula eléctrica, el nombre en inglés es plancha para el cabello, y comúnmente se llama férula. Calienta el elemento calefactor MCH o PTC o el cable calefactor de la plancha para el cabello a través de corriente eléctrica y conduce el calor a la placa de aluminio o placa de cerámica. Recoja rápidamente la temperatura del elemento calefactor cerámico Ajuste de temperatura de 5 niveles Luz indicadora de 5 vías para indicar el estado de trabajo

Detalles del programa:

1) Configuración del interruptor de encendido

Enchufe el cable de alimentación, presione el botón ON / OFF para encender (el resto de los botones no se pueden encender o apagar), la luz de fondo de la pantalla LCD estará encendida y la temperatura predeterminada es de 180 ° C. (Según los requisitos del cliente)

2) Función de visualización de temperatura

El elemento calefactor se calentará automáticamente después de encenderse y dejará de calentar hasta la temperatura predeterminada de 180 ℃. Durante este proceso, el indicador de progreso de temperatura en el lado izquierdo de la pantalla LCD mostrará el grado de calentamiento actual a medida que aumenta la temperatura. El rango de temperatura es de 80 ° C a 200 ° C. (Según los requisitos del cliente)

3) Ajuste de temperatura

Tome la función Celsius como ejemplo, presione HIGH, LOW para seleccionar la temperatura. Cada vez que presiona HIGH o LOW, la pantalla de temperatura en la pantalla LCD aumentará o disminuirá en 5 ° C (de acuerdo con los requisitos del cliente). En este momento, la pantalla LCD parpadeará. Después de que se detenga el ajuste de temperatura, parpadeará 4 veces para indicar la confirmación, y volverá a la pantalla de temperatura actual actual. El rango de ajuste de temperatura es 80 ℃ —200 ℃.

4) Suspensión automática, apagado automático

Dado que el cliente no lo usa durante mucho tiempo después de encenderse, el sistema entrará en un estado de suspensión y la temperatura será constante a aproximadamente 100 ° C (de acuerdo con los requisitos del cliente). Si no se usa durante media hora, el sistema se apagará automáticamente y el sistema se calentará para dormir dentro de media hora La temperatura antes.

5) Protección contra cortocircuitos y circuitos abiertos.

Si algún elemento calefactor está en cortocircuito o abierto, el sistema no se calentará y se mostrará Err en la pantalla LCD.

6) La potencia de temperatura constante es de 45 W, y el error de temperatura es de +/- 3 ℃.

ventaja:

⑴ Reduzca la diferencia de temperatura causada por diferentes conjuntos NTC.

⑵ Debido a los diferentes métodos de control de temperatura, no hay sobrepaso de temperatura a altas temperaturas que NTC evita, y el sistema es seguro.

⑶ Dado que la plancha para el cabello que no es NTC detecta la temperatura del núcleo del elemento calefactor, la precisión mejora enormemente y el error de temperatura es +/- 3 ℃.

⑷No es necesario reemplazar ningún componente, y puede funcionar con un voltaje de 110 ~ 220V.

⑸ Trabajando bajo voltaje de 110V y 220V, la potencia de calentamiento es la misma.

Caracteristicas

1) pantalla de temperatura

2) Ajuste de temperatura

3) Apagado automático

4) Pantalla de conversión Celsius y Fahrenheit

5) Sueño automático, despertador automático

6) Protección contra cortocircuitos y circuitos abiertos.

7) Operación de voltaje amplio (110 ～ 220V)
