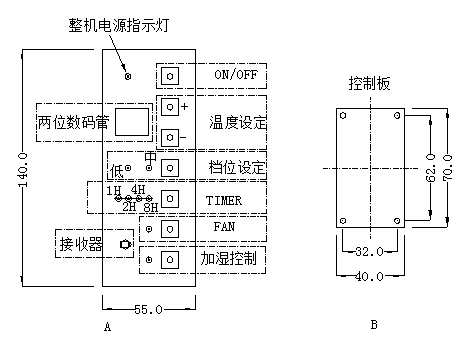

1.PCB板上有7个轻触开关,10个LED灯,1个数码显视管,1个接收器,按键分布如下

单片机开发

2.具体功能描述:
a.当按下开关,整机电源指示灯亮,数码管显视室温(例24℃)。(注:此开关不在PCB板上,控制总电源)
b.ON/OFF:
当按第一次“ON/OFF”,数码管显视室温(例24℃)。默认高档对应LED灯亮,直流风扇转动,发热板工作;
当按第二次“ON/OFF”, 数码管显视室温度(例24℃),档位对应LED灯灭,发热板停止工作,直流风扇继续工作约10s后整个PCB板断开电源(包括加湿、直流风扇、定时、档位设定、温度设定功能);
c.温度设定:
设定范围06℃~36℃,开机数码管显视室温(例24℃)(“+”表示增加,“-”表示减少)
当第一次按“+”键,对应的数码管显视增加1℃(例25℃);
当第二次按“+”键,对应的数码管显视再次增加1℃(例26℃);
当第三次按“+”键,对应的数码管显视再次增加1℃(例27℃);
......
当数码管显视36℃时再按一次“+”键,对应数码管显视6℃(6℃-36℃递加循环)
......
当第一次按“-”键,对应的数码管显视减少1℃(例23℃);
当第二次按“-”键,对应的数码管显视再次减少1℃(例22℃);
当第三次按“-”键,对应的数码管显视再次减少1℃(例21℃);
......
当数码管显视6℃时再按一次“-”键,对应数码管显视36℃(36℃-06℃递减循环);
......
d.档位设定:
发热器有低、中、高档(低750w、中1250w、高2000w)
当第一次按“档位设定”键,设定为低档,对应低LED灯亮;
当第二次按“档位设定”键,设定为中档,对应中LED灯亮;
当第三次按“档位设定”键,设定为高档,对应低、中LED灯都亮;(两个灯三个档)
(依次循环)
e.定时功能:
设定时间键(当到达设定时间时会自动关机)。
1:当第一次按定时键,设定为1小时,对应的1H  LED灯应亮。
2:当按第二次定时键,设定为2小时,对应的2 H  LED灯应亮。
3:当按第三次定时键,设定为3小时,对应的1H、2H  LED灯应亮。
4:当按第四次定时键,设定为4小时,对应的4H  LED灯应亮。
5:当按第五次定时键,设定为5小时,对应的1H、4H  LED灯应亮。
6:当按第六次定时键,设定为6小时,对应的2H、4H  LDE灯应亮。
7:当按第七次定时键,设定为7小时,对应的1H、2H、4H  LED灯应亮。
8:当按第八次定时键,设定为8小时,对应的8H  LED灯应亮。
9:当按第九次定时键,设定为9小时,对应的1H、8H  LED灯应亮。
10:当按第十次定时键,设定为10小时,对应的、2H、8H  LED灯应亮。
11:当按第十一次定时键,设定为11小时,对应的1H、2H、8H  LED灯应亮。
12:当按第十二次定时键,设定为12小时,对应的4H、8H  LED灯应亮。
13:当按第十三次定时键,设定为13小时,对应的1H、4H、8H  LED灯应亮。
14:当按第十四次定时键,设定为14小时,对应的2H、4H、8H  LED灯应亮。
15:当按第十五次定时键,设定为15小时,对应的1H、2H、4H、8H  LED灯都应亮。
(定时功能要镶嵌在:温度设定、档位设定、加热、加湿功能内)
f.FAN:
按一下,对应的LED灯灭,直流风扇停止工作;
再按一下,对应的LED灯亮,直流风扇开始工作;
(可循环)
(注:直流风扇电流为12V,pcb板需出12V电源一组)
g.加湿功能:
当按第一次“加湿”键,其对应的加湿LED灯亮,加湿器开始工作;
当按第二次“加湿”键,对应的加湿LED灯灭,加湿工作结束;
(可循环)
3.需具有遥控接收功能
