卷发棒方案开发设计

卷发棒（卷发器）是一种用来把头发烫卷的手持式电子产品，它的主要组成部分是一个手柄和一个发热卷筒。卷发器的设计采用电路面板控制温度，发热卷筒的材质为电气石陶瓷面板，可以平均分散热力，循环加热，改善头发蛋白质结构制造弯曲，并在烫卷的过程中保护发质。

一、卷发棒方案的类型

1、卷发器按照发热体不同可以分为三类，即陶瓷发热体，PTC发热体和发热丝发热体。陶瓷发热体的好处是环保，升温速度快，在1分半钟可以到达200度，但缺点是使用陶瓷发热体的卷发器，总体成本比PTC或发热丝高30%左右。

2、按照卷发成型的风格不同，分为直棒和椎棒两种。直棒，即卷发棒从上到下直径相同，所卷头发上下花型和卷发的发卷一致。锥形筒的卷发器，可以把头发卷成上下尺寸不同的波浪形卷发。发卷可以由小到大，也可以由大到小，发型变化多。

3、按照使用方式分，可以分为手动卷发器，半自动卷发器，自动卷发器三类。传统卷发器发型不好设计，而自动卷发器拥有自然波浪、柔和卷曲、时尚迷人三种经典发型，多种DIY组合变化。另外，自动卷发器通过系统设定温度、时间、方向，让卷发设计全程可控，并有自然完美卷曲的均衡加热设计，不伤发质设计，人性化防烫脸设计，智能工作安全防触电设计，全自动系统设计，无缠结不扯发不夹发传感器设计和超过10年的寿命设计等多项创新，绝对终结了传统卷发工具。

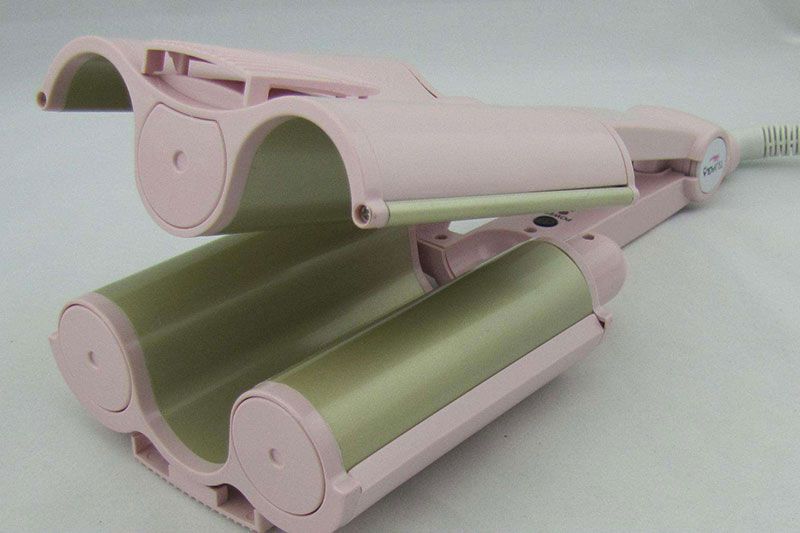

多功能卷发器是集多重功能于一身，不仅有直发、卷发功能，还可以在烫发的同时，保护头发，滋养头发。它不仅有直发卷发功能，还有负离子和蒸汽功能，更好保护头发，不再毛糙。

二、卷发器方案设计算法

随着生活水平的提高，卷发器作为个人护理产品不仅在专业的市场出现，还走进了千家万户。目前市场上卷发器大部分是采用PTC作为发热材料，温度控制主要依靠PTC特性，仅有单点温度控制，且温度离散点较大，用户实际使用效果不是很理想。而具有较高精确度控制的温度可控卷发器可满足高端用户需要，用户可根据实际情况，设定需要的温度卷发，以此达到较好卷发效果。采用了PID算法作为温度控制基本理论保证了其控制精确度，同时在电路原理设计上又严格执行并符合CEFCC论证标准，使得产品可广销海内外。

PID算法的卷发器电路主要由4个部分组成：电源输入部分，主要元器件为安规电容、压敏电阻及保险丝，这些设计是为了能满足国家的强制认证；可控硅控制部分，依靠MCU产生的倍压电压，根据MCU输出控制信号，经过三极管控制可控硅(X0405)；单片机(MCU)部分，根据PTC的温度检测值及AC过零点，运用PID算法，计算出控制信号，从而实现控制温度；人机界面，采用LED显示，温度显示范围100～220℃。

基于PID算法的卷发器产品设计，与市场上大部分卷发器产品相比，不论在温度精确度上还是在适用性上都有很大的提高，同时它又遵循CE/FCC认证标准设计，极大地拓展了它的市场容量。

三、卷发棒的使用诀窍

卷发器的发热部件裸露在外，如果自己在家卷发，要由其他人帮助卷发，尽量避免自己卷发，不小心，容易造成烫伤。如果自己操作，一定选择带夹子的卷发器，不带夹子的卷发器自己不易操作。用夹子夹住发尾，慢慢卷到发根，停留二十秒之后松开，发卷就能形成.时间太久会损伤发质。使用自动卷发器则可以避免烫伤问题，自动卷发器外壳温度一般不会超过60度，而且散热及时，手柄温度更低。

1、要注意把温度调节好，手不要碰触发热体，避免烫伤。

2、头发干透了之后再用，湿的时候用头发不易上卷

3、每次抓取的头发不宜太多，如果一次卷的头发太多，则影响头发保持效果。

4、卷头发时，从底下的头发开始，上面的头发可以先扎起来，一层一层的卷。如果头发量不是很多，则也可以从两侧头发开始一小撮一小撮的卷。

5、等发棒热透之后再开始卷发，卷发时间不宜过长，否则会伤害头发。

6、要想头发卷出来好看，你的头发必须有层次感。没有层次的头发，怎么卷都不会好看。

7、选择适合型号(卷发棒的直径)的卷发棒，28MM，32MM，33MM，38MM都可以卷出大波浪的效果，号码越大卷出的卷就越大，但是号码越大卷出来的波浪就越容易直。这需要依据自己的头发来选择的。
