警示灯芯片 LED红蓝爆闪应急信号灯肩灯指示灯IC方案开发
警示灯芯片
一．功能说明
供电方式：3.7v锂电
一路触发输入，三路LED输出，
红蓝灯交替频闪功能（红，蓝灯各8颗）、照明功能）（手电筒灯）
上电不工作，触发按键长按2秒开关机，开机默认红蓝灯交替快闪
短按一下，红蓝灯交替慢闪；
再短按一下，红蓝灯交替爆闪3次；
再短按一下，红蓝灯交替爆闪6次；
再短按，LED手电筒照明灯常亮；
再短按回到初始状态，红蓝灯快闪,依次循环.
充电管理功能：电池电压3.7V；充电时红灯亮，充满绿灯亮。
最大充电电流为500mAH。
二．电气参数（VDD=3.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 600 | uA | Fcpu=227.5KHz@HIRC,455KHz | ||
静态电流 | ISTB | 1 | uA | VDD=5V,LVR 关,WDT 关 | ||
驱动电流低电平输出 | IOL | 10 | mA | Vol=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | Voh=4.3V | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | 0 | 25 | 70 | ℃ | |
储存温度 | Tstg | -65 | 25 | 150 | ℃ |

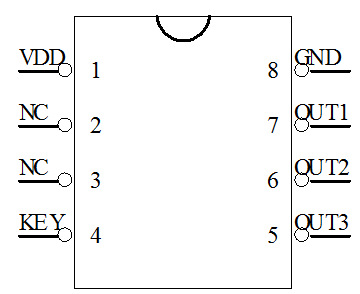

三．封装脚位图
序号 | 脚位 | 功能说明 | 备注 |
1 | VDD | 电源正极 | 接电源正 |
2 | NC | 悬空 | |
3 | NC | 悬空 | |
4 | KEY | 按键输入 | 低触发 |
5 | OUT3 | 红灯输出 | 上电低电平，触发高电平输出 |
6 | OUT2 | 蓝灯输出 | 上电低电平，触发高电平输出 |
7 | OUT1 | 白灯输出 | 上电低电平，触发高电平输出 |
8 | GND | 电源负极 | 接电源负 |

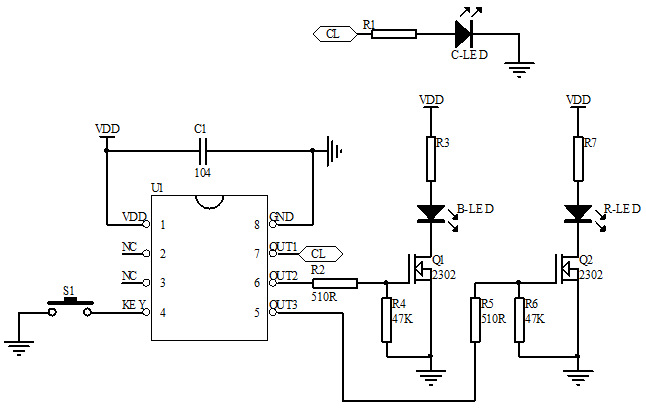

四．电路图参考
五．封装尺寸图
