渐眀渐暗呼吸灯芯片LED小夜灯球形灯IC方案氛围灯PCBA方案
呼吸灯芯片
一.功能说明
供电方式：DC6V纽扣电池*2。一路按键输入控制一路LED输出。
上电不工作，短按触发按键。
按一下常亮。
按一下呼吸闪（闪烁频率参考样品）。
再按一下关。
二.电气性能VDD=3.0V，GND=0，Ta=25℃,
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 600 | uA | Fcpu=227.5KHz@HIRC,455KHz | ||
静态电流 | ISTB | 1 | uA | VDD=5V,LVR 关,WDT 关 | ||
驱动电流低电平输出 | IOL | 10 | mA | Vol=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | Voh=4.3V | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | 0 | 25 | 70 | ℃ | |
储存温度 | Tstg | -65 | 25 | 150 | ℃ |
三．封装脚位图（SOP-8）
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | NC | 悬空 |
3 | NC | 悬空 |
4 | KEY | 触发开关 |
5 | NC | 悬空 |
6 | NC | 悬空 |
7 | OUT | LED输出，高电平有效 |
8 | GND | 电源负 |

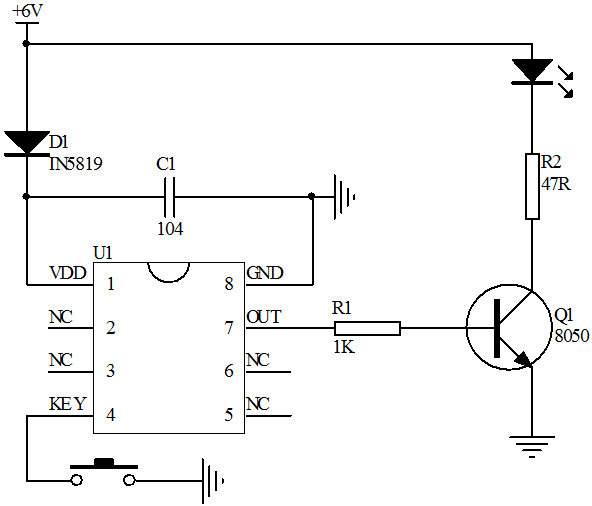

四．电路图参考

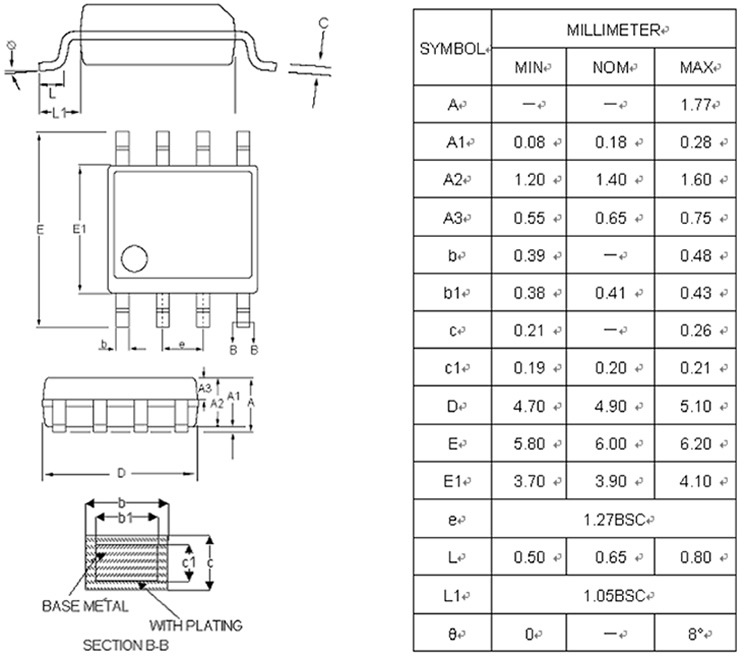

五.封装尺寸图（SOP-8）
