温度心率血压监测方案

1、方案描述：
1.1 MKB0908温度心率血压方案（模块）实现了：
1.2 自动增益功能；
1.3 佩戴状态识别：自动脱落检测，脱落无数据输出；
1.4 自动肤色识别；
1.5 温度、心率和血压输出；
1.6 HRV-PNN5；
1.7 PPG和ECG输出（选用）。

       该温度心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗HR6707脉搏芯片、1颗HR6816增益芯片、1颗SFB9712算法芯片和1颗WD3703温度传感器共5颗芯片组成。根据我们提供的电路图，客户可以制作PCB板，面积可做到18mm*12mm以内，输出温度、血压和心率串口 uart 信号，很方便提取使用。

        脉搏传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过模拟前端芯片HR607+HR6816和算法芯片SFB9712输出血压、心率等串口信号。

        WD3703温度传感器通过GPIO接口和SFB9712算法芯片连接，从算法芯片SFB9712的串口UART或者IIC接口输出温度数据。

        该心率血压监测方案可实现功能：温度测量、心率血压采集计算、脉搏波和心电波形输出（选用）、脱离佩戴识别、人体体表温度监测、HRV-PNN50输出等人体健康指标。

        血压方案原理：主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。

        输出方式：串口或 IIC（IIC需要客户提前预定） 。

        输出内容：温度、心率、血压、PPG和ECG（选用）、脱离佩戴识别，HRV-PNN50等。

        用户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。

        该方案（模块）的最大特点：自动增益功能，脱离佩戴识别和脱离无输出；使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，简化了客户的工作量，简单可靠，方便客户使用。

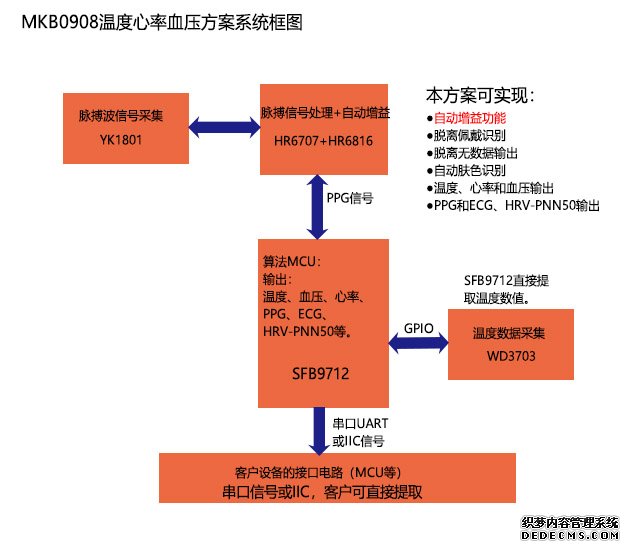

2、方案框图：

电路说明：
       整个温度心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为SGM2033。

3、方案的功能特点：
◆  体积小巧：客户可自己制作PCB板，面积小到18mm*12mm以内；

◆  超低功耗，整个模块功耗＜7mA，支持长时间动态心率血压监测并完美兼顾其它功能；

◆  输出内容：温度、心率、血 压、脉搏波和心电波形（选用）、脱离佩戴识别，HRV-PNN50等；

◆  输出方式：串口 uart 或IIC信号（IIC需要客户提前预定），客户可以直接提取温度心率血压等数值；

◆  反应灵敏，可瞬时输出心率、血压等数据；

◆  应用简单，客户可直接应用于任意平台；

◆  高灵敏度：针对任何人群的人体任意部位的精准测试；

◆  电路简单，周边器件很少，便于开发设计；

◆  客户自定义使用环境：主动监测 or 长期监测；

◆  客制化功能：温度、心率监测，脉搏波分析，动态血压监测……；


4、独特优势：
◆  本监测方案实现了：自动增益功能；脱离佩戴检测，脱落无数据输出；自动肤色识别。

◆  该智能智能穿戴血压测试模块算法MCU中，植入了心率血压算法，直接输出串口 uart 信号，客户可以直接提取使用。

◆  低成本：使用云电高科提供的整套智能穿戴血压模块方案，具有极高的性价比。

◆  真实可靠：连续温度心率血压测量真实可靠、高精度。

5、应用领域：
可广泛应用于心率计，腕带，手环，手表，耳机，医疗器械，健身器材等。

6、贴心服务：
提供全方位技术支持，可帮助客户调试出满意的状态。
