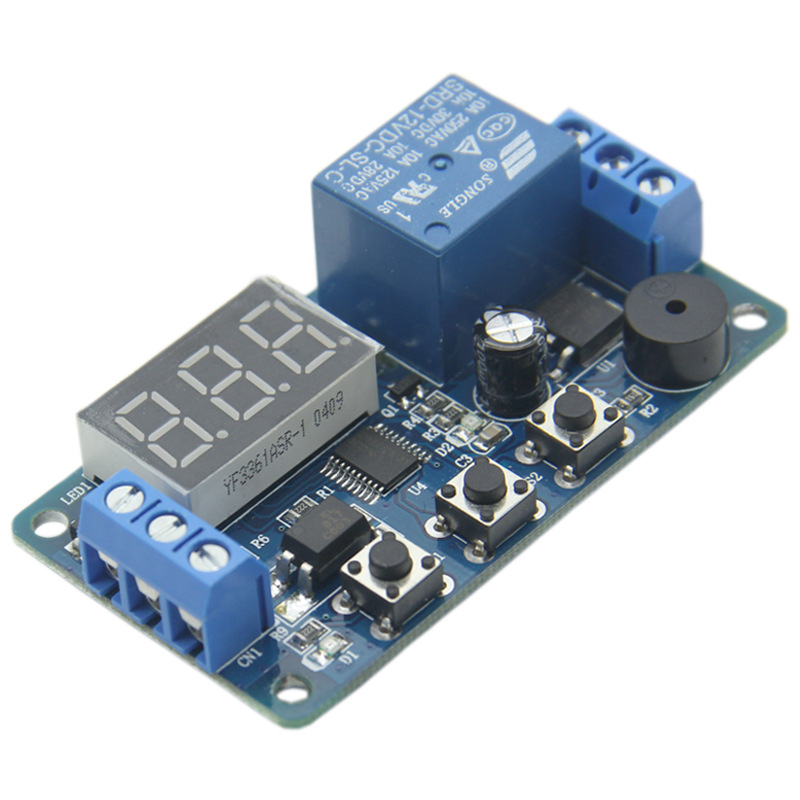

12v多功能定时继电器电路板方案开发设计 5V继电器线路板控制板

12v多功能定时继电器电路板方案开发设计 5V继电器线路板控制板

工作电压：DC12V(正常工作电压DC10V-16V)

信号源：DC4V~20V （常用电源正极触发，按钮，PNP传感器，PLC信号等）

输出能力：可以控制直流30v5A以内或者交流220v5A以内的设备

静态电流：20mA ，工作电流：50mA

使用寿命：大于10万次；

工作温度：-40~85'C；

净重：约26g

尺寸：64.2mm*34.8mm*18.5mm

模式简介：

P-1：收到触发信号，继电器接通，计时结束，继电器断开。

A1：延时期间再次触发无效

A2：延时期间再次触发重新计时

A3：延时期间再次触发继电器复位终止计时

P-2：收到触发信号，X时间开始，计时结束继电器吸合，Y时间开始，计时结束继电器断开

P-3：循环开关模式

A1：通电后继电器接通，计时结束断开，无限循环。

A2：通电后继电器断开，计时结束接通，无限循环。

P-4：收到触发信号，继电器持续接通，直到信号消失开始计时，计时结束继电器断开，如延时期间，再次收到触发信号，延时取消直到信号消失，重新计时。
