亮灭呼吸闪灯IC LED闪灯控制芯片方案 6脚手电筒玩具闪灯IC开发快闪-呼吸闪-常亮闪灯芯片一．功能说明供电方式：DC4.5V 纽扣电池1.5V*3。一路按键输入控制，三路LED同步输出（可三选一）。上电不工作，短按一下按键，LED快闪（参考样品）。再短按一下呼吸闪（参考样品）。再短按一下100%常亮。再短按一下关闭，依次循环。二．电气参数（VDD=5.0V TA=25℃）参数符号最小值典型值最
亮灭呼吸闪灯IC LED闪灯控制芯片方案 6脚手电筒玩具闪灯IC开发
快闪-呼吸闪-常亮闪灯芯片
一．功能说明
供电方式：DC4.5V 纽扣电池1.5V*3。一路按键输入控制，三路LED同步输出（可三选一）。上电不工作，短按一下按键，LED快闪（参考样品）。
再短按一下呼吸闪（参考样品）。再短按一下100%常亮。再短按一下关闭，依次循环。
二．电气参数（VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 1.8 | 4.5 | 5.0 | V | |
工作电流 | IOP | -- | 1 | -- | mA | |
静态电流 | ISB | 2 | uA | |||
震荡频率 | FOSC | 2 | MHZ | |||
驱动电流 | IOL | 70 | MZ | |||
工作温度 | OPT | -10 | 70 | ℃ |

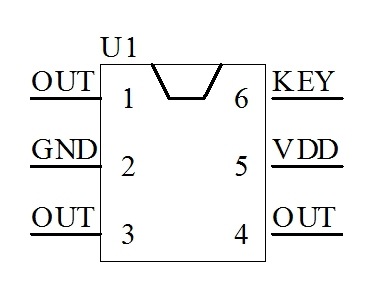

三．封装脚位图（SOT23-6）
管脚号 | 符号 | 功能描述 |
1 | OUT | LED输出，低电平有效 |
2 | GND | 电源负 |
3 | OUT | LED输出，低电平有效 |
4 | OUT | LED输出，低电平有效 |
5 | VDD | 电源正 |
6 | KEY | 触发开关 |

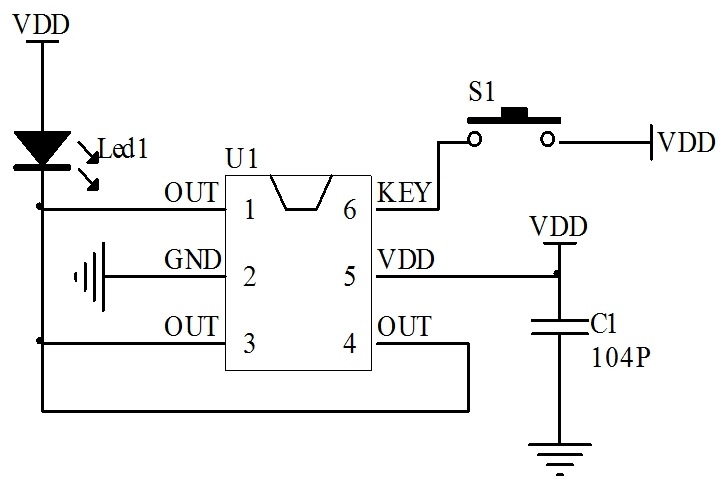

四．电路图参考

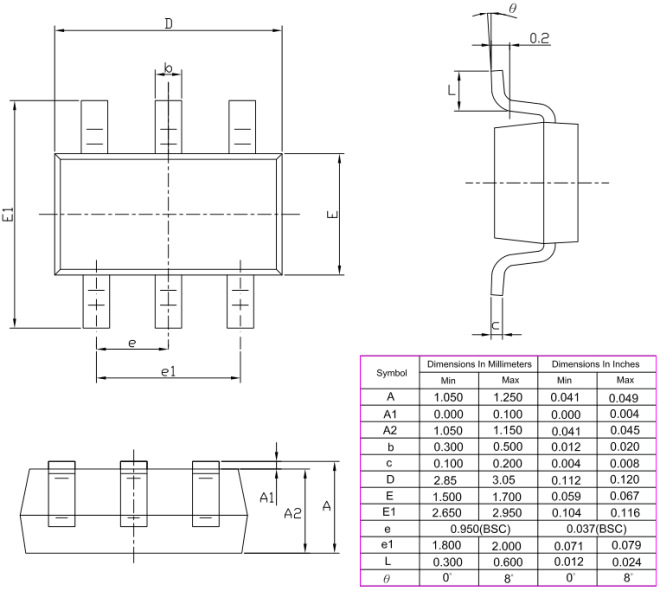

五.封装尺寸图（SOT23-6）
