摩托车头盔灯芯片手电筒应急灯IC方案爆闪帽夹警示灯芯片
头盔警示灯芯片
一．功能说明：
供电方式：3.7V锂电供电。头盔应急灯芯片，一路按键输入控制，五路LED高电平输出。上电LED不工作，共四种闪烁模式；
短按一下按键，五路LED常亮。
再短按一下按键，全闪(4HZ)。
再短按一下按键，来回闪。
再短按一下按键，渐明渐暗呼吸闪。
再短按一下按键，灭。依次循环。
二．电气参数：（VDD=3.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 1.5 | mA | |||
静态电流 | ISTB | 5 | uA | VDD=5.0V | ||
驱动电流低电平输出 | IOL | 14 | mA | VDD=5.0V,VOL=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | VDD=5.0V,VOH=VDD-0.7 | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | -10 | 25 | 85 | ℃ | |
储存温度 | Tstg | -20 | 25 | 150 | ℃ |

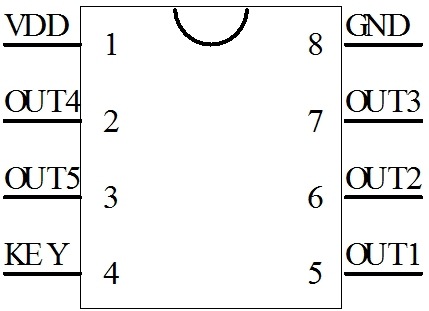

三．IC脚位图：
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | OUT4 | LED4输出，高电平有效 |
3 | OUT5 | LED5输出，高电平有效 |
4 | KEY | 触发开关 |
5 | OUT1 | LED1输出，高电平有效 |
6 | OUT2 | LED2输出，高电平有效 |
7 | OUT3 | LED3输出，高电平有效 |
8 | GND | 电源负 |
四．电路图参考：

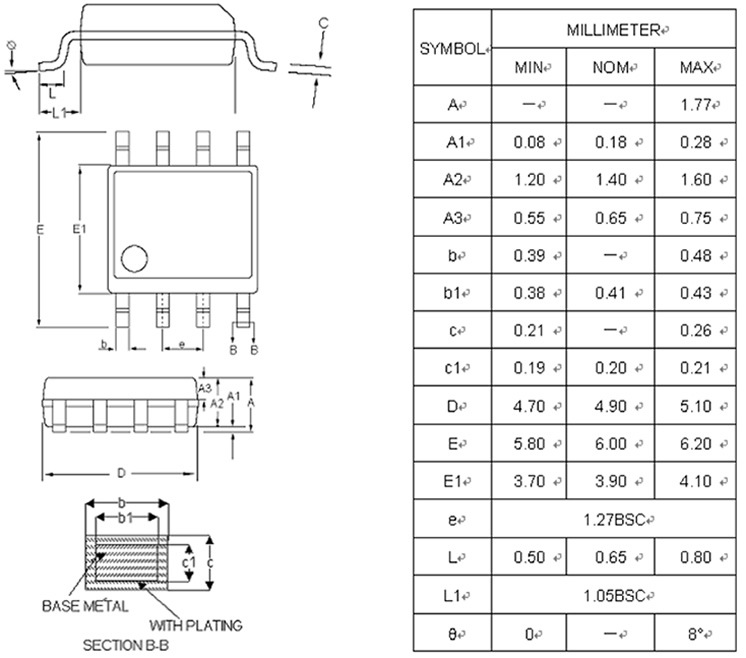

五．封装尺寸图：
