来电闪感应芯片 sot23-6封装发光手机壳来电闪灯芯片
一、功能及应用 EGSM1来电闪IC芯片
手机来电闪IC芯片专用于手机来电显示，采用COMS工艺，当手机（800MHz、900MHz、1800MHz）来电或手机天线有信号发送时，IC输出控制信号使2LED顺闪。当电路第一次上电时LED先顺闪后进入待机状态，当来电或打电话时LED会闪烁直到无信号时停，LED闪烁频率为4Hz
接收灵敏度由天线决定
二、电气性能(VDD=3.0V，GND=0,Ta=25℃)
Characteristies | Sym | Min | Typ | Max | Unit | Remarks |
工作电压 | Vdd | 2.0 | 3 | 5 | V | |
静态电流 | Isb | 5 | μA | No load | ||
驱动电流 | Iol | 14 | mA | Vdd=3V（红色LED） | ||
储存温度 | Tstg | -40 | 125 | ℃ | ±15% | |
工作温度 | Temp | 0 | 25 | 60 | ℃ |

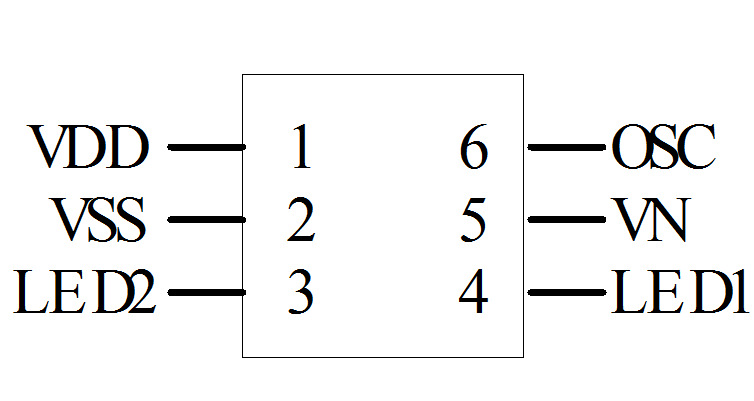

三、来电闪IC脚位邦定图：
四、封装尺寸图：

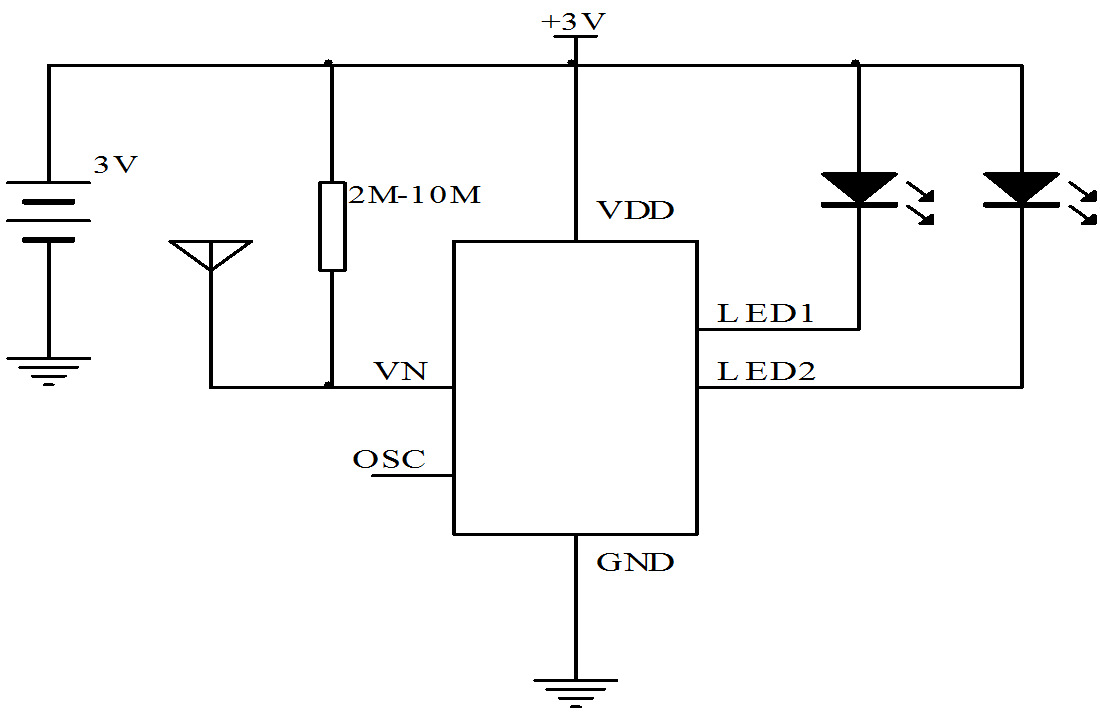

以上电路仅供参考，如有修改，恕不另行通知！
