小夜灯芯片智能马桶RGB七彩LED小夜灯IC单片机方案开发

人体感应马桶灯芯片

一.功能说明

供电方式:AAA干电池*3节

两路输入:热红外人体感应、轻触按键。四路LED输出:R、G、B、5050白色照明灯

白天模式:热红外人体感应无效,可按键开启R、G、B按键操作如下:

上电工作7秒默认七彩闪7秒后进入待机

按一下,红灯

再按一下,绿灯

再按一下,蓝灯

再按一下,黄(R+G)灯

再按一下,粉(R+B)灯

再按一下,天蓝(B+G)灯

再按一下,暖白(R+G+B)灯

再按一下,RG、B七彩闪

再按一下,灭,依次循环

晚上模式:热红外人体感应有效,

上电工作7秒默认七彩闪7秒后进入待机7秒后如果人体感应还有高电平输入,照明灯马上点亮。人体感应触发后,点亮按键选择颜色和照明灯如果按键模式在灭,人体感应触发后照明灯亮。中途触发有效,以最后一次触发为准延时2分钟

晚上模式按键也可操作;

按一下,红灯

再按一下,绿灯

再按一下,蓝灯

再按一下,黄(R+G)灯

再按一下,粉(R+B)灯

再按一下,天蓝(B+G)灯

再按一下,暖白(R+G+B)灯

再按一下,RG、B七彩闪

再按一下,灭,进入灭模式后如果人体感应有触发则会马上点亮照明

按键切换灯光定时不变

定时功能:触发后开始计时2分钟2分钟LED自动灭。

二.电气参数VDD=3.0V  TA=25℃)

参数

符号

最小值

典型值

最大值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V


工作电流

IOP


600


uA

Fcpu=227.5KHz@HIRC,455KHz

静态电流

ISTB



1

uA

VDD=5V,LVR 关,WDT 关

驱动电流低电平输出

IOL


10


mA

Vol=0.7V

驱动电流高电平输出

IOH


6


mA

Voh=4.3V

过VDD极限电流

IVDDmax



50

mA


过GND极限电流

IGNDmax



50

mA


工作温度

TA

0

25

70


储存温度

Tstg

-65

25

150

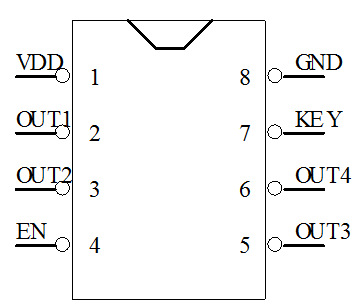

 三. 封装脚位SOP-8

undefined

管脚号

符号

功能描述

1

VDD

电源正

2

KEY

开关控制脚

3

NC

悬空

4

RST

外部上拉电阻

5

NC

悬空

6

OUT2

上电低电平,触发高电平输出

7

OUT1

上电高电平,触发低电平输出

8

GND

电源负

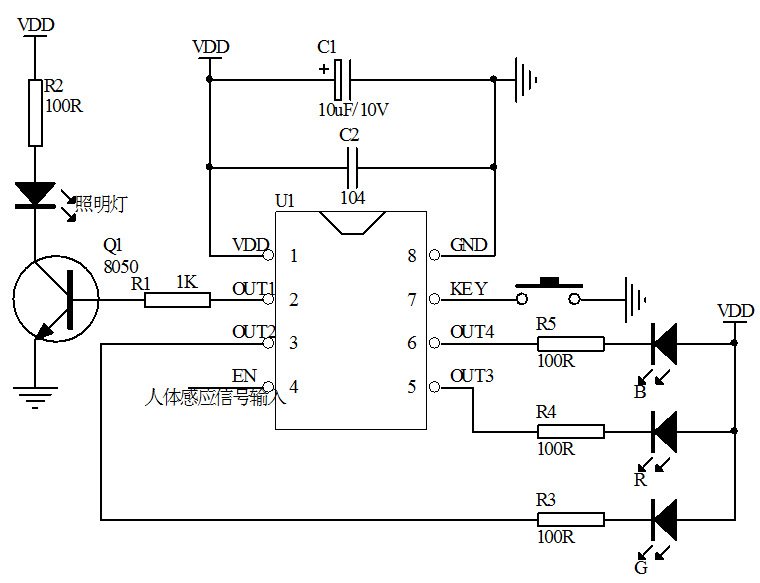

四.电路图参考

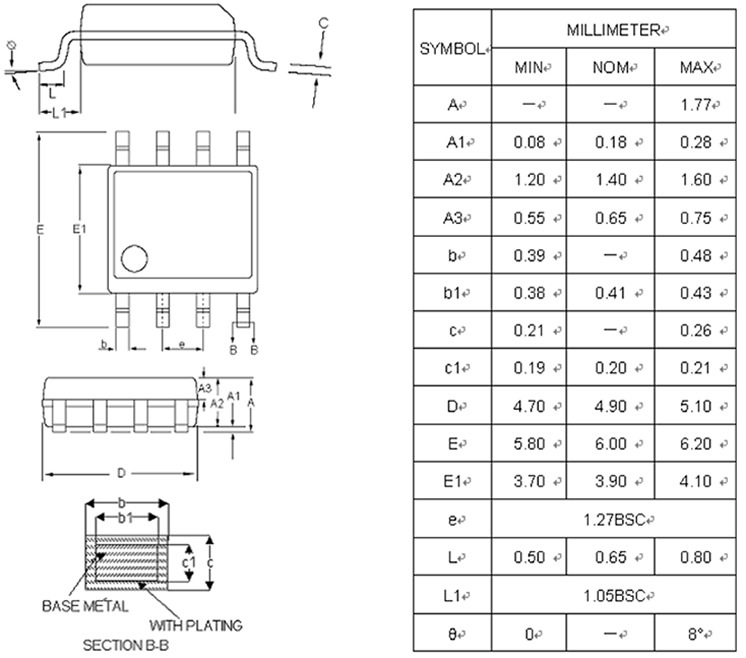

undefined五. 封装尺寸图SOP-8
