LED闪灯IC芯片批发COB绑定闪灯IC三灯RGB七彩渐明渐闪灯裸片ic
一、功能说明： EC3302K
此产品采用CMOS制造工艺,低功耗，上电工作，三灯七彩渐明渐暗循环变化，内建振荡电阻，可以外加振荡电阻调整七彩变化速度。
二、应用范围：
用于礼品,玩具等。
三、电气特性：(VDD=3.0V,GND=0V,Ta=25oC)
Characteristies | Sym | Min | Typ | Max | Unit | Remarks |
工作电压 | Vdd | 2.0 | 4.5 | 5.5 | V | |
工作电流 | Idd | 0.1 | mA | |||
静态电流 | Istb | 5.0 | UA | |||
LED推动电流 | Iol | 10 | mA | |||
工作温度 | Temp | 0 | 25 | 60 | ℃ |

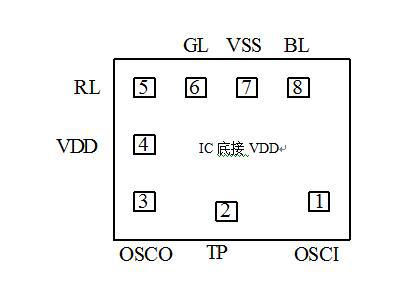

四、IC邦定脚位图：
备注：IC底座接接VDD，IC尺寸1300UM*1200UM

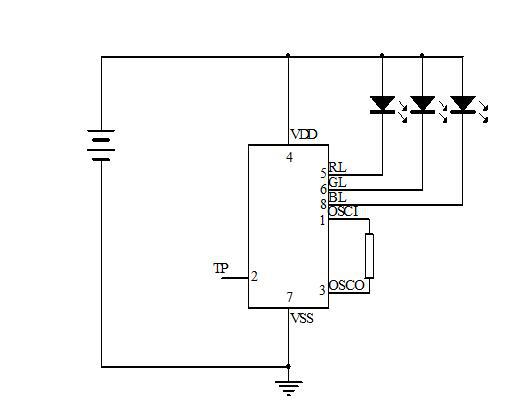

五、参考电路图:
注：1，LED输出可根据实际情况使用加限流电阻。
以上电路仅供参考，如有修改，恕不另行通知！
六、引脚说明:
名称 | 功能 |
VDD | 电源正极 |
VSS | 电源负极 |
RL | LED输出脚 |
GL | LED输出脚 |
BL | LED输出脚 |
OSCO | 振荡输出脚 |
OSCI | 振荡输入脚 |
TP | 测试脚 |
