渐明渐暗七彩闪灯芯片方案SOT23-6RGB球灯呼吸闪MCU单片机
RGB球灯芯片
一．功能说明
工作电压：镍氢1.2V QX5252升压到3.3V 。一路按键输入控制三路R G B输出。
上电开始工作，R G B三灯渐明渐暗，短按一下按键红灯亮，再短按一下绿灯亮，再短按一下蓝灯亮，再短按一下OFF，依次循环。
三灯渐明渐暗模式中的闪灯顺序为：绿—--红——蓝顺序。
二．电气参数（VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.4 | 3.0 | 5.0 | V | |
工作电流 | IOP | 3 | mA | |||
静态电流 | ISTB | 10 | uA | |||
驱动电流 | Iol | 30 | mA | |||
工作温度 | TA | -10 | 25 | 70 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |
三．封装脚位图（SOT23-6）

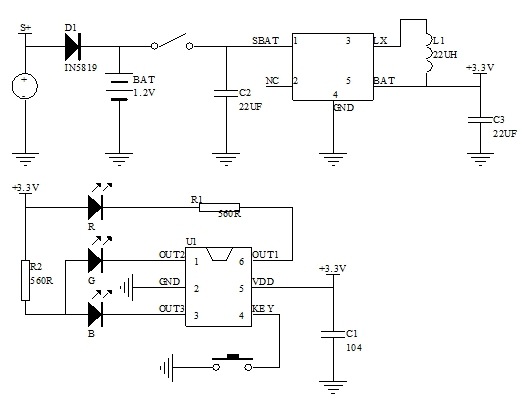

四．电路图参考

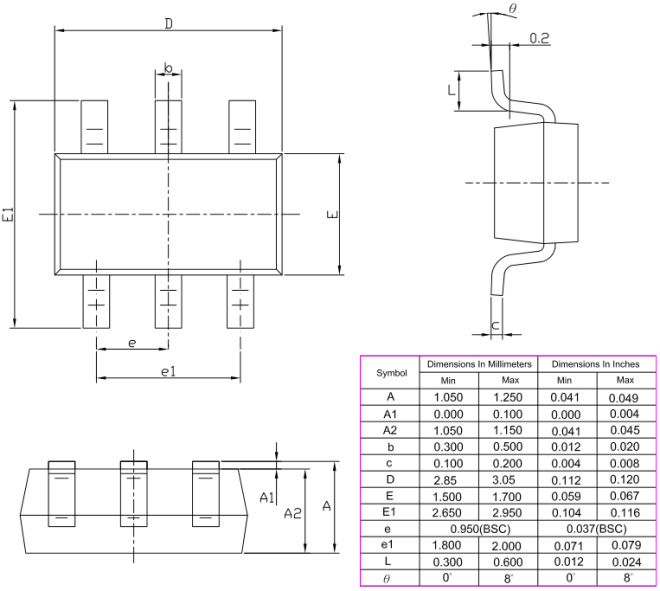

五.封装尺寸图（SOT23-6）
