单键触发闪灯芯片SOP-8封装亮闪玩具闪灯IC软件程序MCU开发
两模式闪灯芯片
一．功能说明
供电方式：DC3.7V锂电池。轻触按键KEY输入，控制四路LED高电平输出：L1指示灯、OUT1-OUT3 3路主灯同步工作。
上电指示灯亮1秒主灯再亮1秒，共2秒后进入待机。长按2秒开机常亮模式，短按一下按键LED闪（频率参考样品），再短按一下返回常亮模式，两模式循环。再长按2秒关机，有不断电记忆功能，记忆关闭前模式。
低电检测：当电池电压低于3.1V，指示灯闪三下后关机。充电后低压解除。
二．电气参数：（VDD=3.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.4 | 3.0 | 5.0 | V | |
工作电流 | IOP | 0.6 | mA | VDD=3.0V，输出悬空 | ||
静态电流 | ISTB | 5 | uA | VDD=3.0V，输出关闭 | ||
驱动电流 | Iol | 20 | mA | VDD=3.0V，Vol=0.6V | ||
驱动电流 | IOH | 14 | mA | VDD=3.0V，Voh=0.6V | ||
工作温度 | TA | -10 | 25 | 60 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |
三．封装脚位图（SOT23-6）
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | KEY | 开关控制脚,低触发 |
3 | L1 | 指示灯输出，高电平有效 |
4 | NC | 悬空 |
5 | OUT1 | LED输出，高电平有效 |
6 | OUT2 | LED输出，高电平有效 |
7 | OUT3 | LED输出，高电平有效 |
8 | GND | 电源负 |

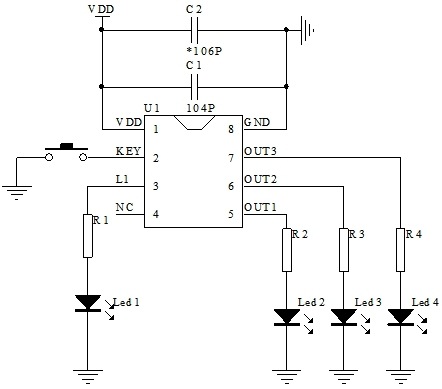

四．电路图参考：

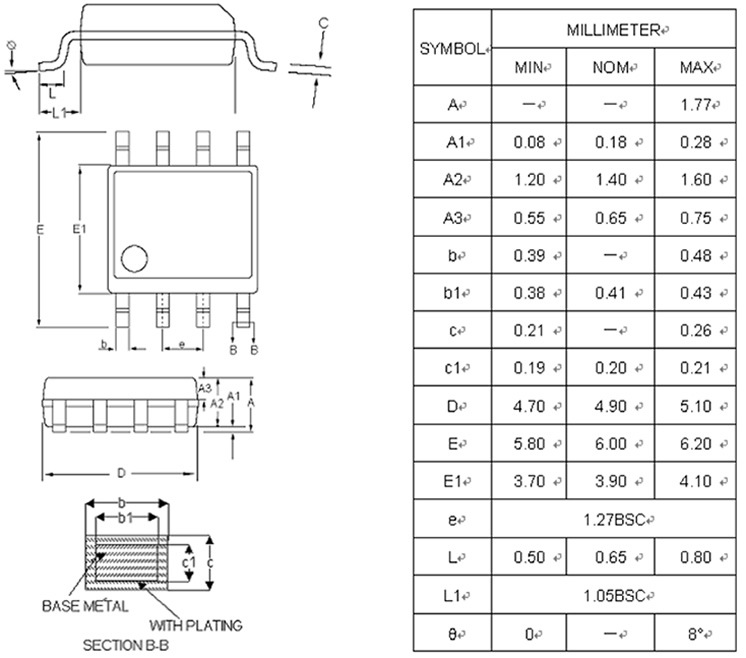

五．封装尺寸图：
