- 型号： LED电子玩具礼品单键循环闪灯IC芯片开发
LED电子玩具礼品单键循环闪灯IC芯片开发
银行塔闪灯IC
一．功能说明
供电方式：DC4.5V。一路按键输入控制，四路LED输出。
上电不工作，触发一下按键第1颗LED亮1秒后熄灭，再第2颗LED亮1秒熄灭、第3颗LED亮1秒熄灭，然后第4颗LED亮1秒熄灭，整个周期共4秒。中途触发无。
二.电气参数 （VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 1.5 | mA | |||
静态电流 | ISTB | 5 | uA | VDD=5.0V | ||
驱动电流低电平输出 | IOL | 14 | mA | VDD=5.0V,VOL=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | VDD=5.0V,VOH=VDD-0.7 | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | -10 | 25 | 70 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |

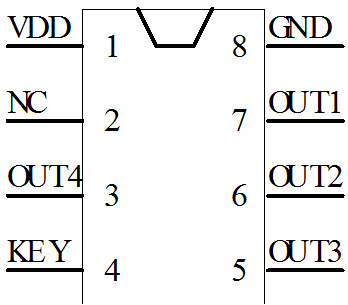

三. 封装脚位图（SOP-8）
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | NC | 悬空 |
3 | OUT4 | L4输出，低电平有效 |
4 | KEY | 触发开关 |
5 | OUT3 | L3输出，低电平有效 |
6 | OUT2 | L2输出，低电平有效 |
7 | OUT1 | L1输出，低电平有效 |
8 | GND | 电源负 |

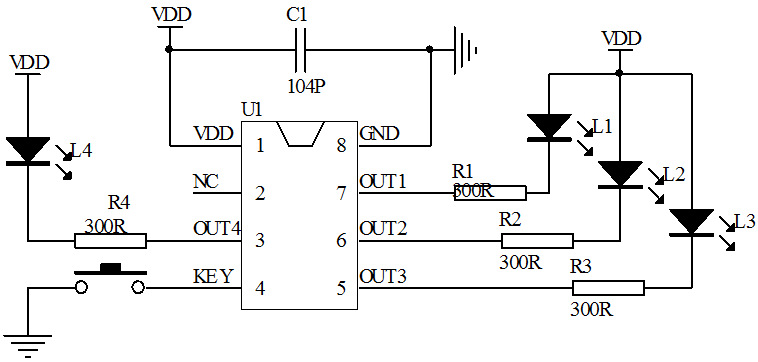

四.电路图参考

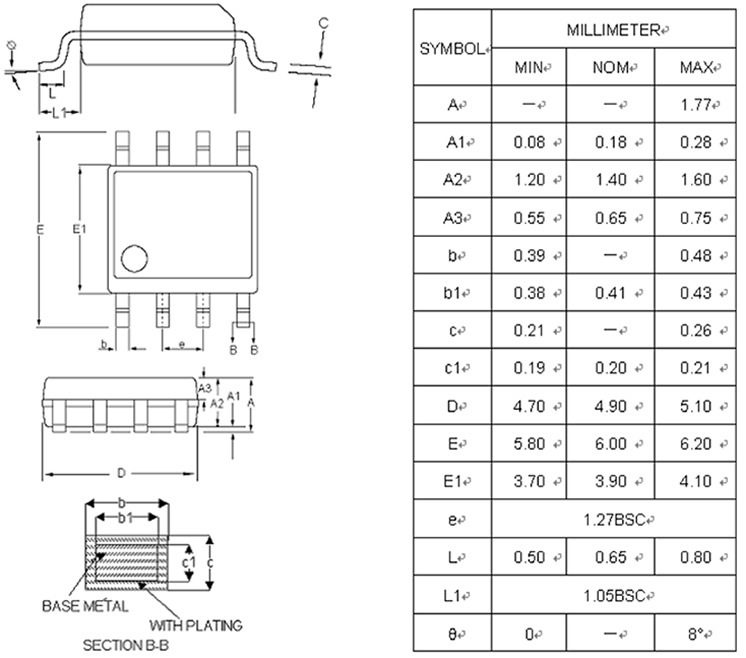

五.封装尺寸图（SOP-8）
