厂家直销头盔灯芯片手电筒闪灯IC方案开发自行车尾灯警示灯头灯IC
头盔闪灯芯片
一.功能说明:
供电方式:DC3.7V锂电池供电。轻触按键输入,十路输出:9路LED、1路充电指示灯。
上电不工作,短按一下一种模式(闪法参考样品),共9模式。长按2秒关机,有不断电记忆,记忆关闭前模式。
充电时红指示灯闪烁IC不工作,充满灭。有低电提醒,当电压低于3.2V时IC正常工作指示灯常亮提示。
二.电气参数:(VDD=3.0V TA=25℃)
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V |
|
工作电流 | IOP |
| 1.5 |
| mA |
|
静态电流 | ISTB |
|
| 5 | uA | VDD=5.0V |
驱动电流低电平输出 | IOL |
| 14 |
| mA | VDD=5.0V,VOL=0.7V |
驱动电流高电平输出 | IOH |
| 6 |
| mA | VDD=5.0V,VOH=VDD-0.7 |
过VDD极限电流 | IVDDmax |
|
| 50 | mA |
|
过GND极限电流 | IGNDmax |
|
| 50 | mA |
|
工作温度 | TA | -10 | 25 | 85 | ℃ |
|
储存温度 | Tstg | -20 | 25 | 150 | ℃ |
|
三.IC脚位图:
管脚号 | 符号 | 功能描述 |
1 | OUT1 | LED1输出,低电平有效 |
2 | OUT2 | LED2输出,低电平有效 |
3 | OUT3 | LED3输出,低电平有效 |
4 | VDD | IC正极 |
5 | OUT4 | LED4输出,低电平有效 |
6 | EN | 充电通讯脚 |
7 | KEY | 按键开关 |
8 | OUT5 | 充电指示灯输出,低电平有效 |
9 | OUT6 | LED6输出,低电平有效 |
10 | OUT7 | LED7输出,低电平有效 |
11 | GND | IC负极 |
12 | OUT8 | LED8输出,低电平有效 |
13 | OUT9 | LED9输出,低电平有效 |
14 | OUT10 | LED10输出,低电平有效 |

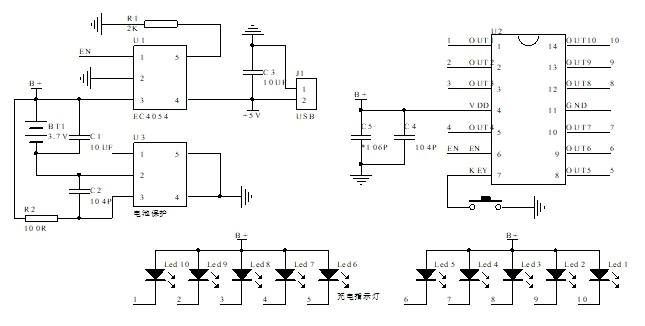

四.电路图参考

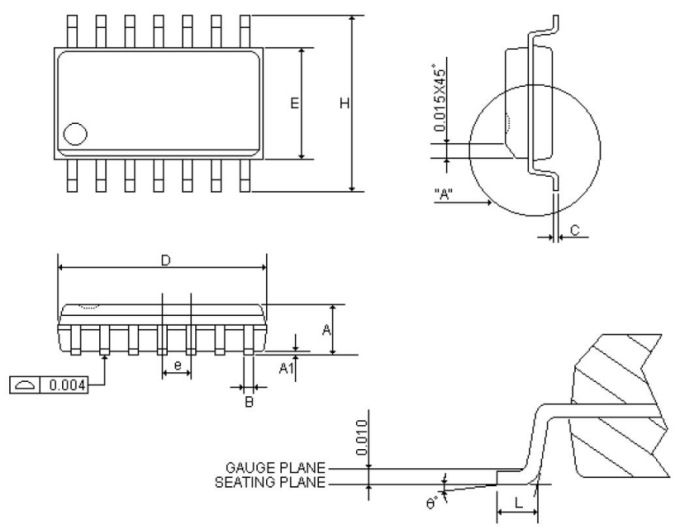

五.封装尺寸图:
