LED鞋灯控制芯片电动玩具闪灯IC单键触发LED灯控制芯片闪8下鞋灯芯片一．功能说明供电方式：DC3.0V（纽扣电池）。震动开关控制LED低电平输出。上电不工作，震动一下LED闪8下（频率3HZ），中途触发无效。二．电气参数：（VDD=3.0V TA=25℃）参数符号最小值典型值最大值单位条件工作电压VDD2.43.05.0V工作电流IOP300uAVDD=3.0V,输出悬空静态电流ISTB3uA
LED鞋灯控制芯片电动玩具闪灯IC单键触发LED灯控制芯片
闪8下鞋灯芯片
一．功能说明
供电方式：DC3.0V（纽扣电池）。震动开关控制LED低电平输出。
上电不工作，震动一下LED闪8下（频率3HZ），中途触发无效。
二．电气参数：（VDD=3.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.4 | 3.0 | 5.0 | V | |
工作电流 | IOP | 300 | uA | VDD=3.0V,输出悬空 | ||
静态电流 | ISTB | 3 | uA | VDD=3.0V | ||
驱动电流 | Iol | 20 | mA | VDD=3V,Vol=0.6V | ||
驱动电流 | IOH | 14 | mA | VDD=3V,Voh=VDD-0.6V | ||
工作温度 | TA | -10 | 25 | 70 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |

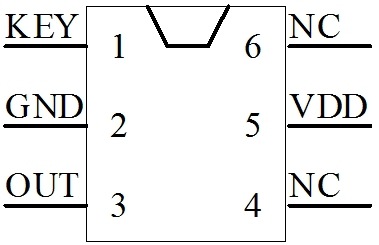

三．封装脚位图（SOT23-6）
管脚号 | 符号 | 功能描述 |
1 | KEY | 按键开关，高电平触发 |
2 | GND | IC负极 |
3 | NC | LED输出，低电平有效 |
4 | OUT | 悬空 |
5 | VDD | IC正极 |
6 | NC | 悬空 |

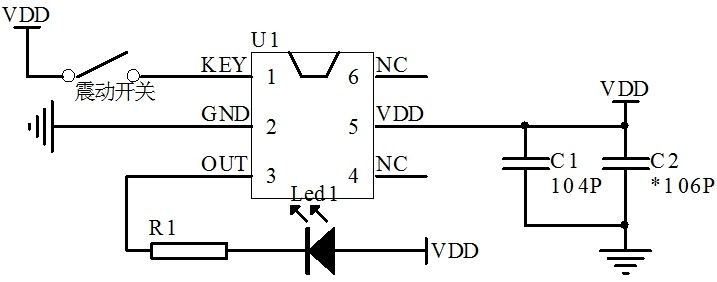

四．电路图参考：

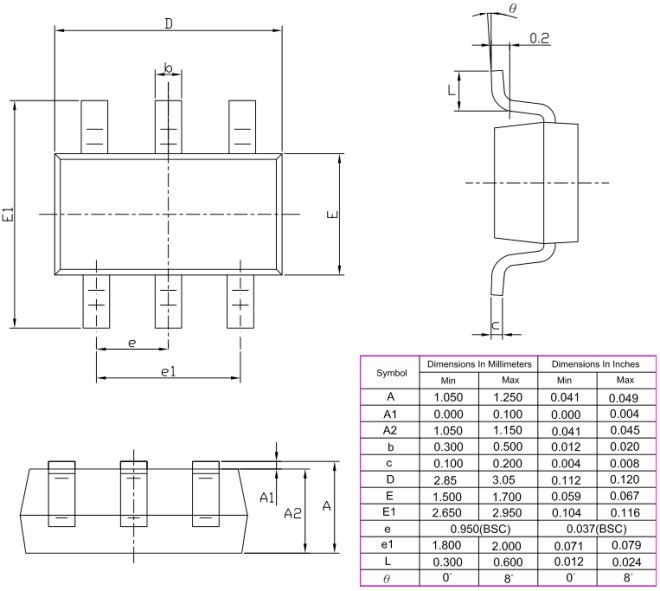

五．封装尺寸图：
